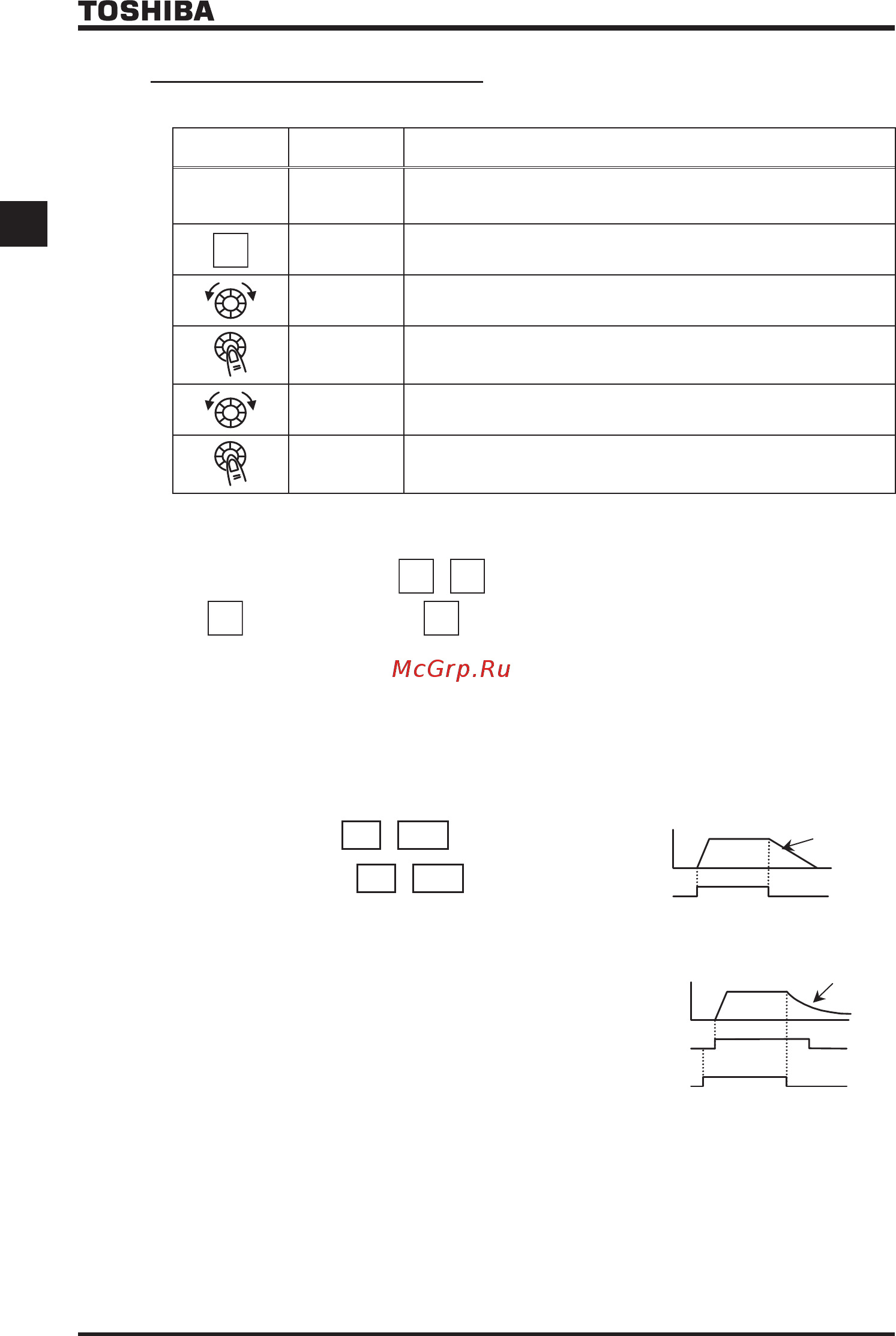

3.2.1 Запуск и остановка
[Пример процедуры настройки cmod]
Управляемая
панель
Светодиодный
дисплей
Операция
0.0
Отображение рабочей частоты (работа остановлена).
(В случае выбора стандартного отображения f710=0 [Рабочая
частота])
MODE
auh Отображение первого основного параметра [История (auh)].
cmod
Поверните задающий диск для выбора “cmod”.
1
Нажмите центральную часть задающего диска для отображения
установки параметра. (Установка по умолчанию:1).
0
Задайте значение XXX (дискретный вход) путем поворота задающего
диска.
0⇔cmod
Нажмите центральную часть задающего диска для сохранения
измененного параметра. cmod и установленное значение
параметра будут отображаться попеременно.
(1) Запуск и остановка с помощью клавиш панели управления (cmod=1)
Воспользуйтесь клавишами
RUN
и
STOP
на панели управления для запуска и остановки двигателя.
RUN
: Запуск двигателя.
STOP
: Остановка двигателя.
✩ Для переключения между движением вперед и движением назад с помощью клавиатуры
дистанционного управления, параметр fr (выбор движения вперед/назад) необходимо
настроить равным 2 или 3.
(2) RUN/STOP с помощью внешнего дискретного сигнала (cmod=0): Стоковая
логика (отрицательная)
Используйте подачу внешних сигналов на клеммную панель инвертора для запуска и остановки
двигателя.
Замкнутые клеммы
F
и
CC
: движение вперед
Разомкнутые клеммы
F
и
CC
: замедление и
остановка
F-CC
Частота
Замедление
и остановка
ON
OFF
(3) Остановка по инерции
Стандартной установкой по умолчанию является остановка
с замедлением. Для выполнения остановки по инерции
необходимо с помощью функции программируемой
клеммы назначить функцию “6(ST)” для свободного
дискретного входа.
Настройте параметр f110=0.
Для выполнения остановки по инерции, разомкните ST-CC.
Монитор на инверторе при этом будет показывать off.
F-CC
ST-CC
ON
OFF
ON
OFF
Остановка по инерции
Скорость
двигателя
