E6581606
30
5
5.3.2 Отображение информации об аварии в момент ее
возникновения
Если инвертор не был отключен от питания или сброшен, то в момент возникновения аварии можно
проконтроллировать ту же информацию, которая отображается в режиме, описанном в Разделе 5.1.1,
“Контроль состояния в обычных условиях”.
Для отображения информации об аварийном выключении после обесточивания или сброса инвертора,
выполните действия, описанные в пункте 5.1.2, “Отображение подробной информации о прошедшем
аварийном выключении”.

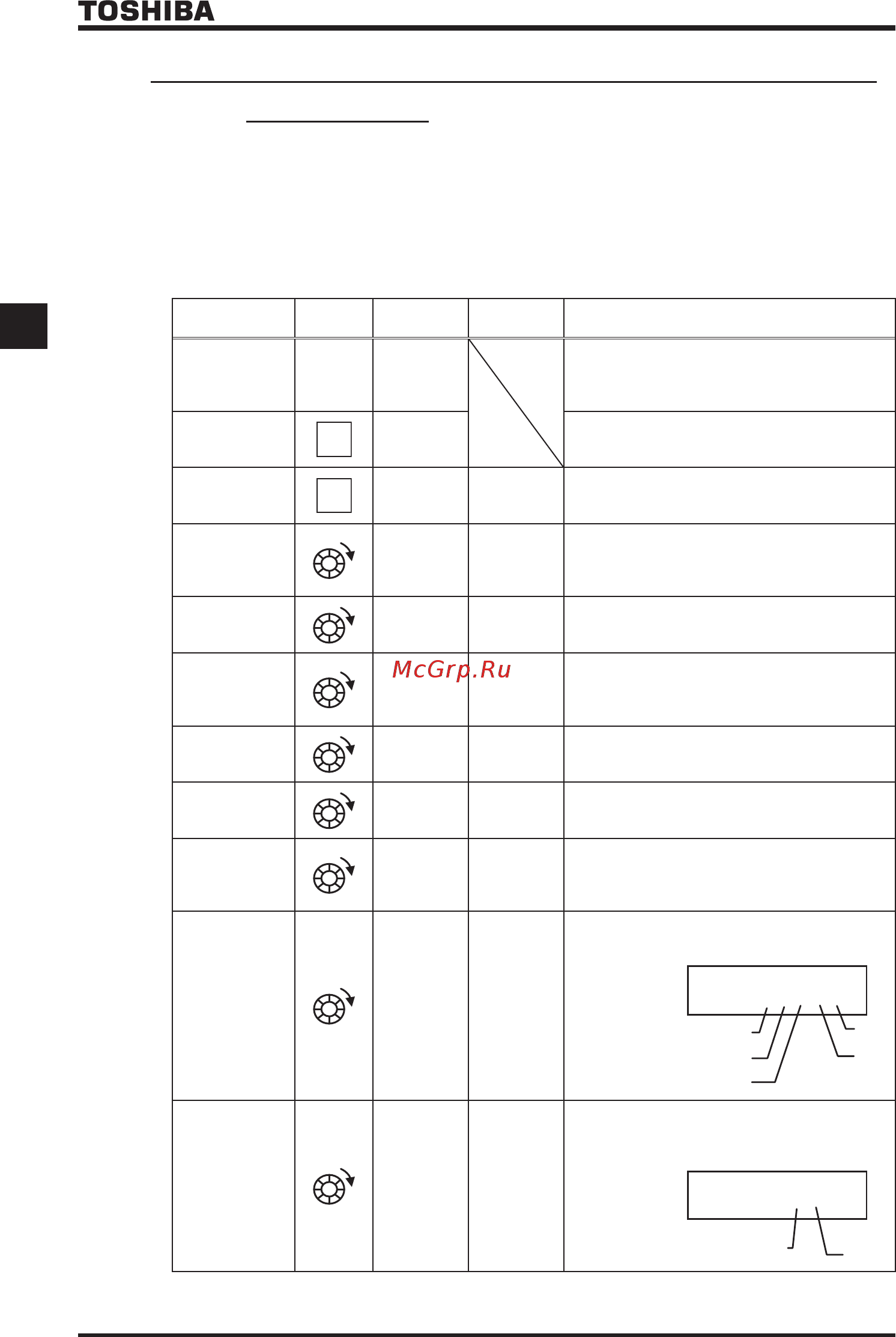

■ Пример вызова информации об аварии
Отображаемый
элемент
Панель
управления
Светодиодный
дисплей
Комм. №
Описание
Причина
выключения
op2
Режим контроля состояния (В случае аварии
код будет мигать.)
Двигатель будет вращаться по инерции и
остановится (остановка по инерции).
Режим
настройки
параметров
MODE
auh
Отображение первого основного параметра
“auh” (функция истории).
Направление
вращения
MODE
fr-f
FE01
Отображение направления вращения в
случае аварии. (fr-f: вращение вперед,
fr-r: вращение назад).
Примечание 1
Задание
рабочей
частоты *
f60.0
FE02
Отображение значения задания рабочей
частоты (Гц/свободный выбор единицы
измерения) в случае аварии.
( В случае f711=2 )
Примечание 2
Ток нагрузки *
c130
FE03
Отображение выходной мощности инвертора
в случае аварии (%/A).
( В случае f712=1 )
Примечание 3
Входное
напряжение *
y141
FE04
Отображение входного напряжения
(постоянного тока) инвертора (%/V) в случае
аварии.
( В случае f713=3 )
Выходное
напряжение *
p100
FE05
Отображение выходного напряжения
инвертора в случае аварии (%/V).
( В случае f714=4 )
Коэф. загрузки
инвертора *
l 70
FE27
Отображение коэффициента загрузки
инвертора (%) в случае аварии.
( В случае f715=27 )
Рабочая
частота *
x60.0
FE00
Отображение выходной частоты инвертора
(Гц/свободный выбор единицы измерения) в
случае аварии.
( В случае f716=0 )
Примечание 4
Дискретные
входы
a }}i}i
FE06
Состояния ON/OFF дискретных входов (F, R,
S1, S2, VI) отображаются в виде битов.
ON: 1
OFF: }
S2
VI
}}i}i
a
F
R
S1
Примечание 5
Дискретные
выходы
0 }i
FE07
Состояние ON/OFF дискретных выходов (OUT
и FL) в случае аварии отображается в виде
битов.
ON: 1
OFF: }
FL
}i0
OUT
