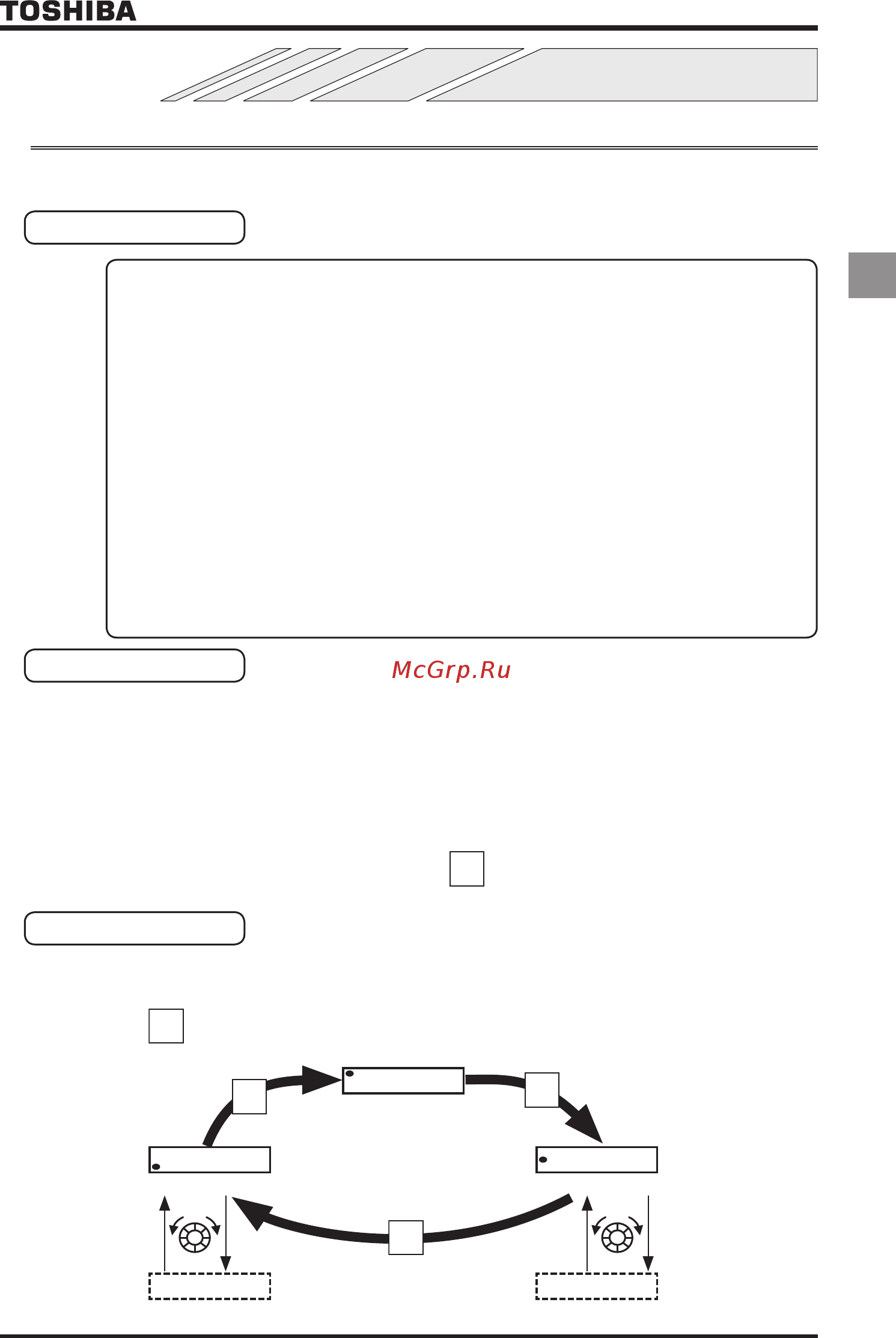

Toshiba VFNC3S-1007P [20/59] _vf nc3_ru_chap04
![Toshiba VFNC3S-1007P [20/59] _vf nc3_ru_chap04](/views2/1587748/page20/bg14.png)
E6581606
19
4
4. Основы работы с VF-nC3
4.1 Режимы настройки/контроля
Инвертор VF-nC3 имеет следующие три режима контроля.
Стандартный режим контроля
Стандартный режим инвертора. Данный режим
задействуется при включении питания инвертора.
Данный режим предназначен для контроля выходной частоты и установки значения задания
частоты. Он также служит для отображения информации о предупреждениях о состоянии во
время вращения и аварий.
• Отображение выходной частоты и т.п.
f710
Отображение контрольной информации на встроенном экране при включении питания
f720 Отображение контрольной информации на внешнем экране при включении питания
f702 Свободный выбор единицы измерения
• Установка задания частоты
• Предупреждение о состоянии
В случае возникновения ошибки в инверторе, на светодиодном дисплее попеременного
будут мигать предупреждение о состоянии и значение частоты.
c:
При достижении или превышении током уровня предотвращения остановки из-за сверхтока.
p: При достижении или превышении генерируемым напряжением уровня
предотвращения остановки из-за повышенного напряжения.
l: При достижении совокупной величины перегрузки, на 50% или более превышающей
значение выключения при перегрузке.
h:
При превышении температуры внутри инвертора уровня защиты от перегрева
Режим настройки
Режим для настройки параметров инвертора.
⇒ Для получения информации о настройке параметров, см. Раздел 4.2.
Данный режим делится на два режима в соответствии с выбранным режимом
считывания параметров.
Упрощенный режим установки : Отображаются только семь часто
используемых основных параметров.
Стандартный режим настройки : Отображаются все основные и
дополнительные параметры.
✩ При нажатии кнопки
EASY
происходит частое переключение между
упрощенным режимом установки и стандартным режимом установки.
Режим контроля состояния
Режим для контроля всех параметров состояния инвертора.
Позволяет осуществлять контроль заданных частот, выходного тока/напряжения
и информации о состоянии дискретных входов-выходов.
⇒ См. Раздел 5.
Нажатие клавиши
MODE
позволяет переключаться между режимами инвертора.
MODE
MODE
MODE
fr-f
Режим контроля состояния
MON
f60.0
Контроль
рабочего
состояния
⇒ См. Раздел 8.1.
Поиск и настройка
параметров
⇒ См. Раздел 4.1.
auh
Режим настройки
PRG
auf
0.0
Стандартный режим контроля
(При включении источника питания)
RUN
06̲VF-nC3̲RU̲Chap04.indd1906̲VF-nC3̲RU̲Chap04.indd19 2009/3/1618:35:212009/3/1618:35:21
