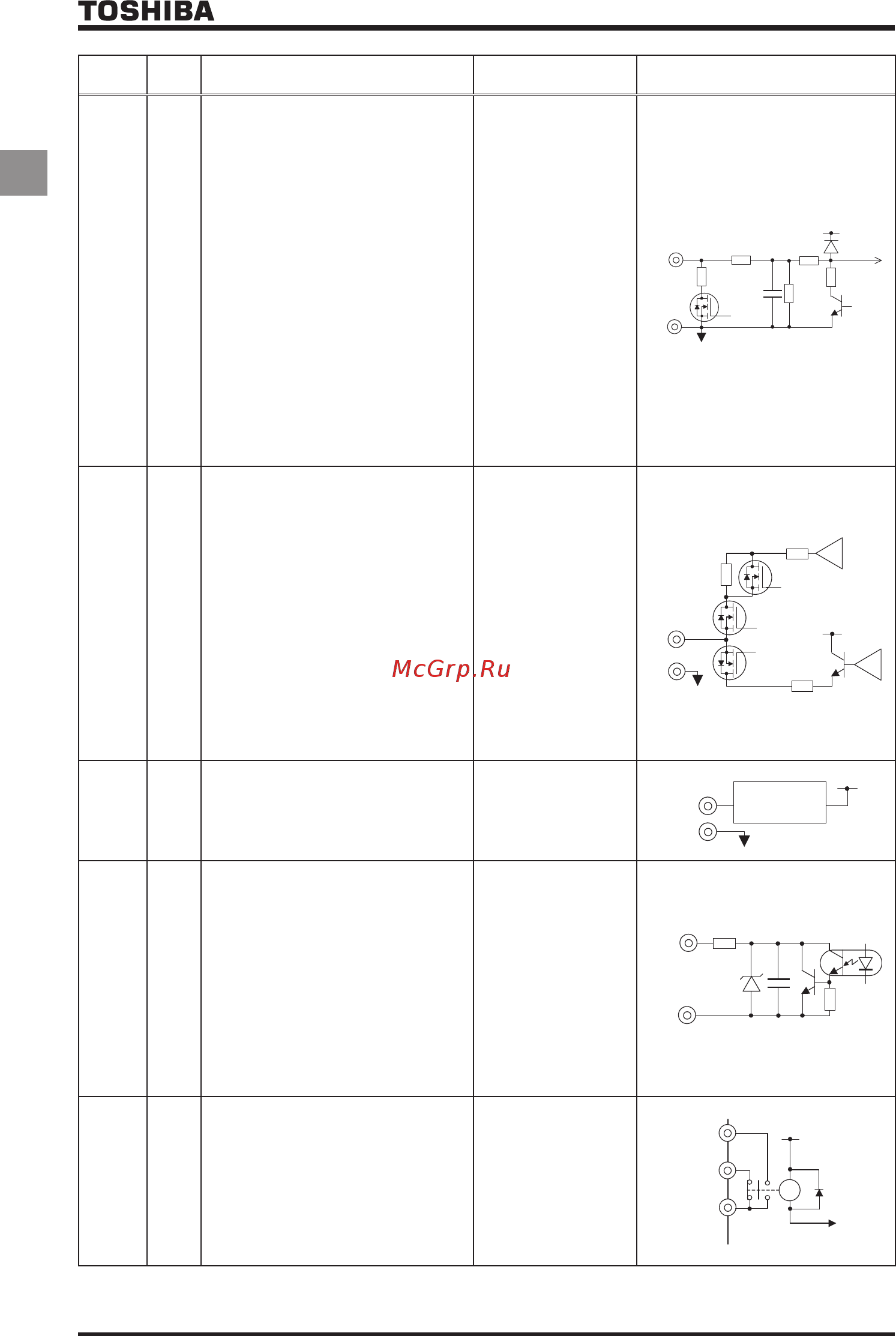

E6581606
10
2
Обозначение
клеммы
Вход /
выход
Назначение
Электрические
параметры
Внутренние цепи инвертора
V I Вход
Многофункциональный
программируемый аналоговый вход.
Заводская установка по умолчанию:
Вход частоты 0~10 В постоянного
тока (разрешение 1/1000) и 0~60 Гц
(0~50 Гц).
Эту функцию можно изменить до
входа по току 4~20мА постоянного
тока (0~20мА) путем установки
параметра f109 = 1 и входа по
напряжению 0~5В постоянного тока
(разрешение 1/1000) путем установки
параметра f190 = 3.
Путем изменения установки параметра
f109 = 2, данную клемму также
можно использовать в качестве клеммы
многофункционального
программируемого дискретного входа.
При использовании логики стока
необходимо обязательно установить
резистор между P24-VI (4,7 кОм―1/2 Вт).
5 В / 10 В
постоянного тока
(внутреннее полное
сопротивление:
40 кОм)
4-20 мА
(внутреннее полное
сопротивление:
250 Ом)
(Примечание 1)
1,6k
+5V
250
39,2k
47k
47k
10Vin/
5Vin
VI
CC
Ток
FM
Выход
Многофункциональный
программируемый аналоговый выход.
Стандартная установка по
умолчанию: выходная частота.
Назначение можно изменить на
выход напряжения 0~10В или
токовый выход 0~20 мА (4~20мА) с
помощью настройки параметра
f681
• Амперметр с полной
шкалой 1 мА
постоянного тока
• Вольтметр 0~10 В
постоянного тока
Допустимое
сопротивление
нагрузки: 1 кОм или
более
• Амперметр
постоянного тока 0-
20 мА (4-20 мА)
Допустимое
сопротивление
нагрузки: Не выше
750 Ом
2,7k
+24V
68
121
+
–
+
–
FM
CC
Измерительный
прибор
Напряжение
Ток
P24
Выход
Выход источника питания 24В
24 В постоянного
тока - 100 мА
+24V
P24
CC
Цепь защиты от
сверхтока
OUT
NO
Выход
Многофункциональный
программируемый выход с открытым
коллектором.
Стандартная установка по умолчанию:
обнаружение малой скорости.
Можно назначить 2 различные функции.
Клемма NO представляет собой
изоэлектрическую выходную клемму.
Она изолирована от клеммы CC.
С помощью настройки параметра этот
выход можно использовать как
многофункциональный
программируемый импульсный выход.
Выход с открытым
коллектором
24 В постоянного
тока - 100 мА
Для вывода
последовательности
импульсов необходимо
обеспечить ток величиной
не менее 10 мА.
Диапазон частоты
импульсов:
38~1600 Гц
OUT
NO
10
FLA
FLB
FLC
Выход
Многофункциональный
программируемый релейный выход.
Обнаружение аварии инвертора.
При аварийном останове инвертора
контакты FLA-FLC замыкаются, а
FLB-FLC размыкаются.
• 250 В переменного
тока - 2 А (cosφ=1)
: на активной нагрузке
• 30 В постоянного
тока - 1 А
: на активной нагрузке
• 250 В переменного
тока - 1 А (cosφ=0,4)
FLA
FLC
FLB
RY
+24V
Примечание 1: В случае входного тока 4-20 мА, внутреннее сопротивление равно 250 Ом при включенном питании.
Однако при выключенном питании внутреннее сопротивление равно 40 кОм.
