E6581606
14
3

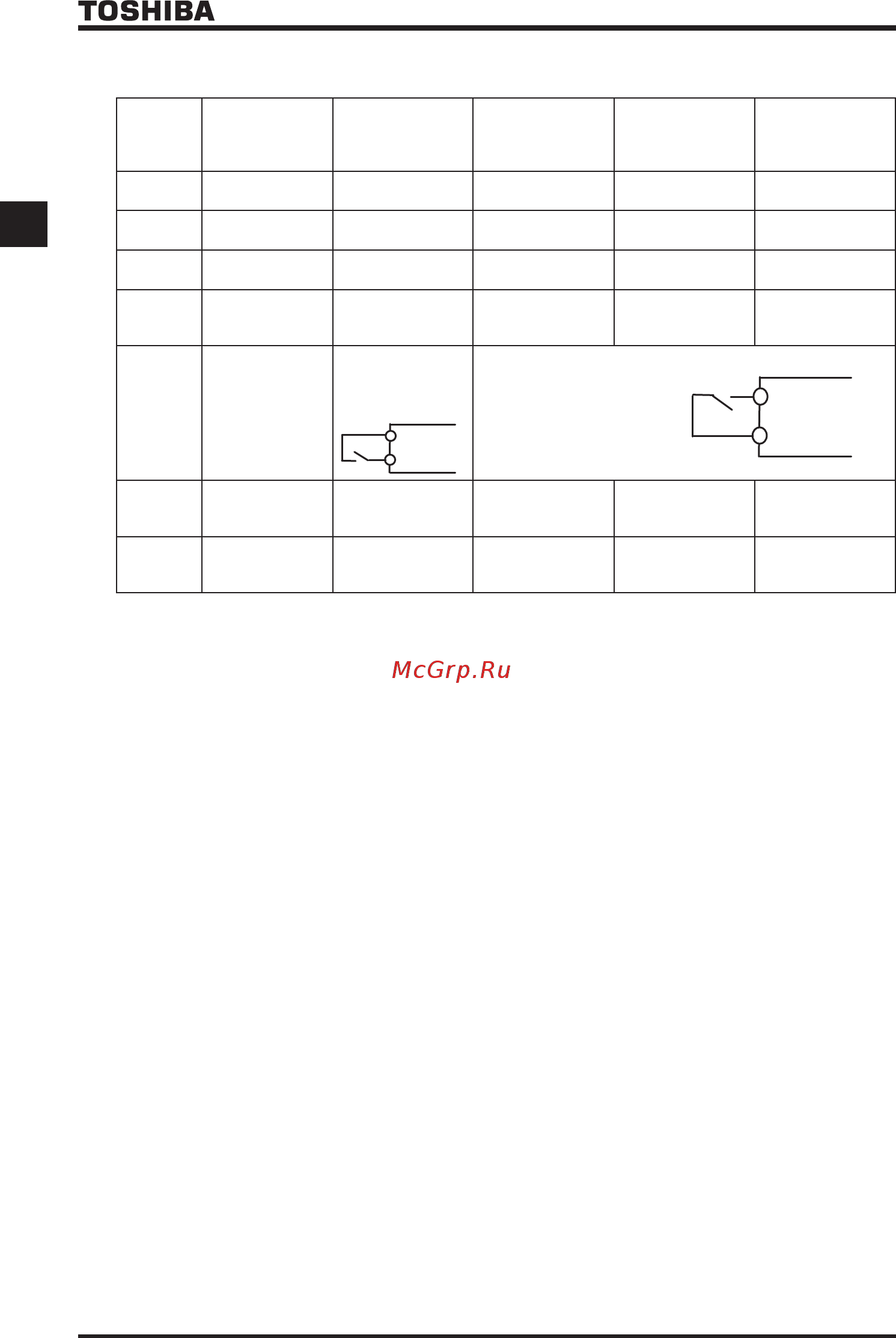

■ Значения, устанавливаемые каждым меню установки
Обозначение
Функция
eu
(В основном в
Европе)
usa
(В основном в
Северной
Америке)
asia
(В основном в
Азии, Океании)
jp
(В основном в
Японии)
fh
Максимальная
частота
50,0 (Гц) 60,0 (Гц) 50,0 (Гц) 80,0 (Гц)
ul/vl/
f170
Частота 50,0 (Гц) 60,0 (Гц) 50,0 (Гц) 60,0 (Гц)
f204
Частота точки 2
входа VI
50,0 (Гц) 60,0 (Гц) 50,0 (Гц) 60,0 (Гц)
vlv/
f171
Напряжение
базовой частоты
1/2
220 (В
) 230 (В) 230 (В) 230 (В)
f127
Переключение
сток/исток
100 [ Истоковая
логика ]
(Положительная)
(Общий: P24)
P24
F, R, S1, S2
0 [ Стоковая логика ]
(Отрицательная)
(Общий: CC)
CC
F, R, S1, S2
f307
Коррекция
напряжения
питания
2223
f417
Номинальная
скорость
двигателя
1410 (мин
-1
) 1710 (мин
-1
) 1410 (мин
-1
) 1710 (мин
-1
)
05̲VF-nC3̲RU̲Chap03.indd1405̲VF-nC3̲RU̲Chap03.indd14 2009/3/1618:34:452009/3/1618:34:45
