E6581606
12
2

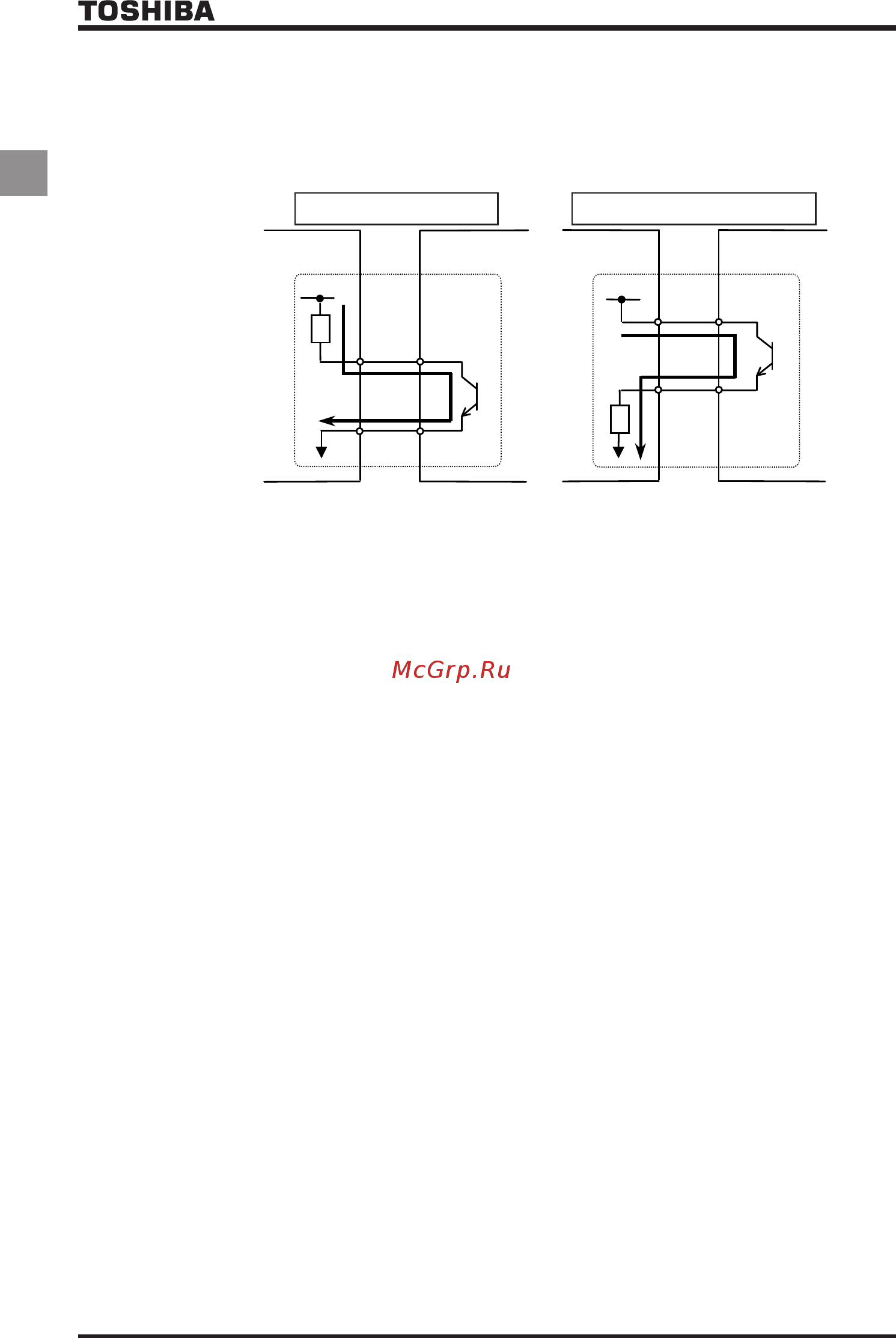

■ SINK (отрицательная) логика/SOURCE (положительная) логика (При
использовании внешнего источника питания)
Дискретный выход (OUT-NO) может использоваться внешним источником питания.
<Примеры подключений с использованием внешнего источника питания>
OUT
NO
24V
DC
24V
DC
OUT
NO
Стоковая логика (отрицательная)
Истоковая логика (положительная)
Программируемый
контроллер
Вход
Выход
Общий
Инвертор
Выход
Вход
Общий
Программируемый
контроллер
Инвертор
■ Переключение функций входа VI между аналоговым входом и дискретным
входом
Функции входа VI можно выбирать между аналоговым входом и дискретным входом путем изменения
установок параметра (f109). (Заводская установка по умолчанию: Аналоговый вход 0-10 В)
При использовании данной клеммы в качестве дискретного входа в стоковой логике, следует
обязательно установить резистор между клеммами P24 и VI. (Рекомендуемое сопротивление: 4,7
кОм - 1/2 Вт)
Если резистор не будет установлен, входной контакт логики будет постоянно оставаться в положении
ON, что очень опасно.
Необходимо выполнить переключение между аналоговым входом и дискретным входом перед
подключением контактов к клеммам цепи управления. В противном случае инвертор или
подключенное к нему устройство могут быть повреждены.
04̲VF-nC3̲RU̲Chap02.indd1204̲VF-nC3̲RU̲Chap02.indd12 2009/3/1618:35:172009/3/1618:35:17
