E6581606
6
2

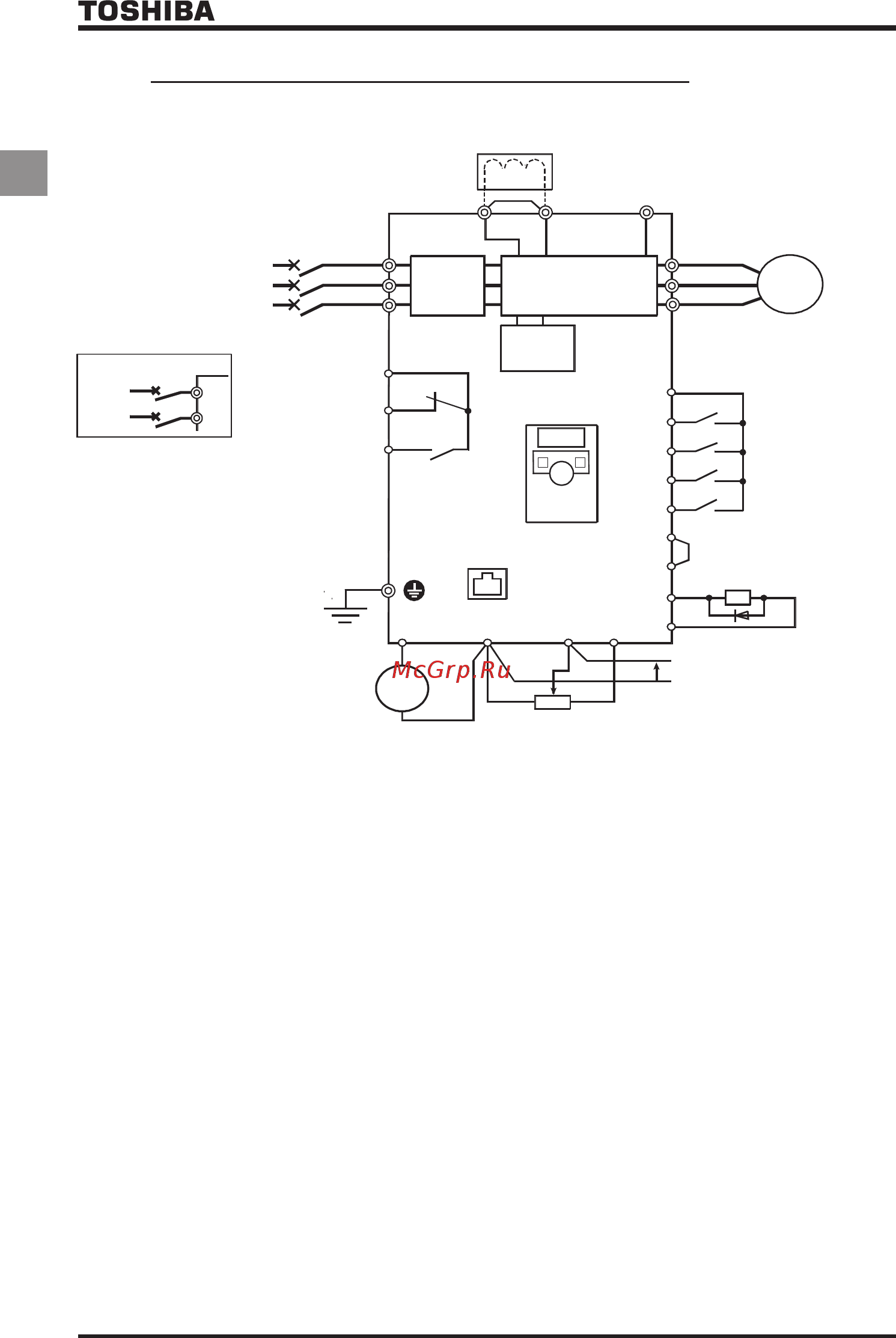

2.1.2 Схема стандартного подключения 2
Схема стандартного подключения - SOURCE (Положительная логика - общий: P24)
MCCB
*1
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
FLC
FLB
FLA
P24
F
R
S1
S2
P24
OUT
NO
CC
+
+
-
-
P0
VF-nC3
MCCB(2P)
R/L1
S/L2
FM
CC
VI
P5
PA/+
PC/-
*3
Ry
I M
Питание силовой цепи
1ф-120 В класс:
однофазное
100-120 В
-50/60 Гц
1ф-240 В класс:
однофазное
200-240 В
-50/60 Гц
3ф-240 В класс: трехфазное 200-240 В
-50/60 Гц
Реактор постоянного
тока (DCL) *2, *5
(дополнительное
оборудование)
Питание
однофазное
Выход активации
функции защиты
*1: Клемма T/L3 не предусматривается
для однофазных моделей.
Используйте клеммы R/L1 и S/L2 в
качестве входных клемм.
*2: Инвертор поставляется в клеммами
PO и PA/+, закороченными с помощью
шунта.
Удалите шунт перед установкой
реактора постоянного тока (DCL).
*3: При использовании выходной клеммы
NO в режиме логики источника,
закоротите клеммы P24 и OUT.
*4: Модели 1ф-240 В оснащены
внутренним фильтром помех.
*5:
Модели 1ф-120 В не могут
использоваться с реакторами
постоянного тока.
Двигатель
Вперед
Назад
Предустановленная
скорость 1
Предустановленная
скорость 2
Выход сигнала
низкой скорости
Сигнал напряжения:
0-5 В / 0-10 В
(Сигнал тока: 4-20 мА)
Внешний потенциометр (1~10 кОм)
7,5 В - 1 мА
(или 0-10 В / 4-20 мА)
Измерительный
прибор
Частотомер
(амперметр)
Фильтр
помех
Силовая цепь
Цепь
управления
Панель управления
Разъем для общей
последовательной
передачи
*4
