Toshiba VFNC3S-1007P [23/59] Настройка параметров в стандартном режиме
![Toshiba VFNC3S-1007P [23/59] Настройка параметров в стандартном режиме](/views2/1587748/page23/bg17.png)
E6581606
22
4

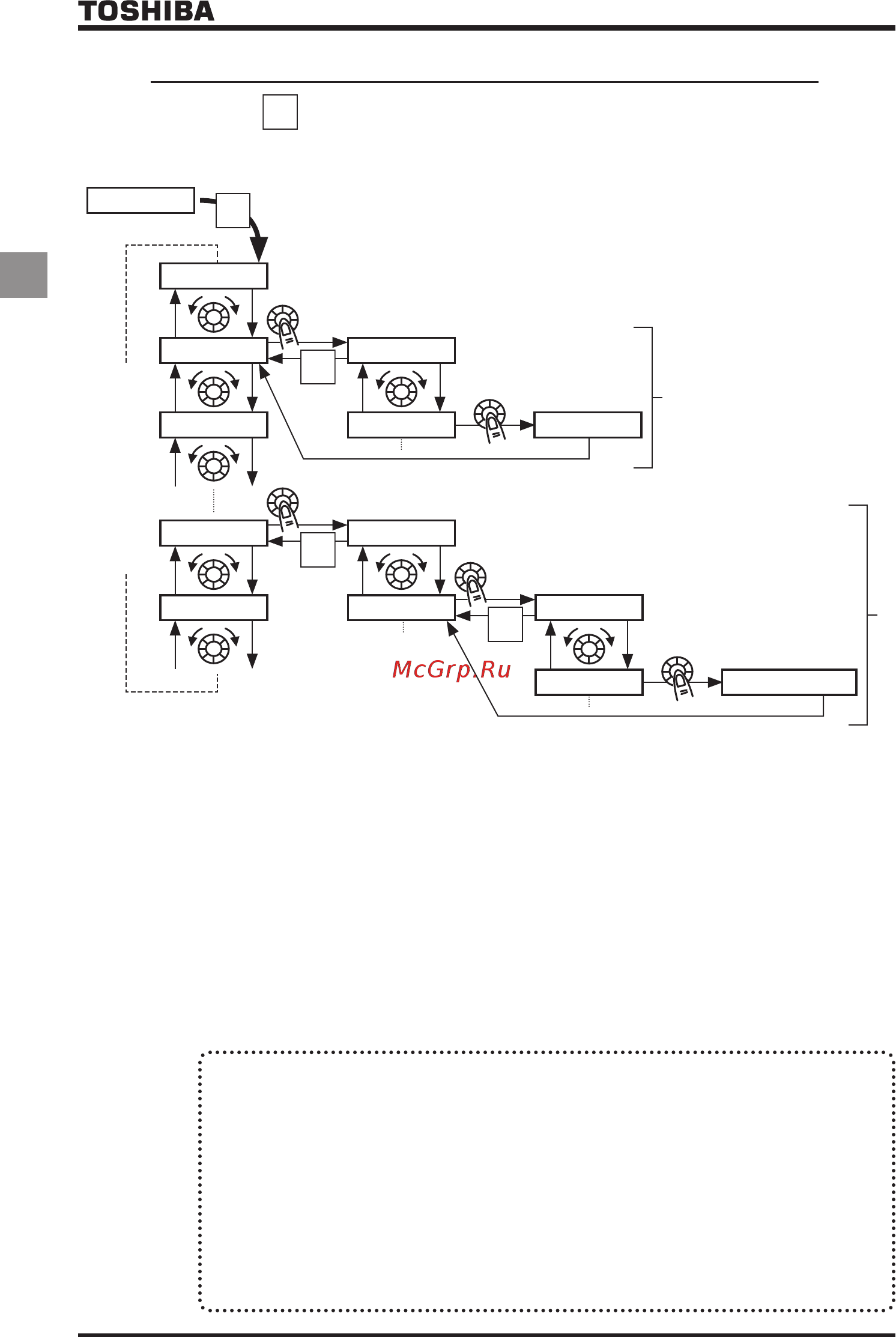

4.2.2 Настройка параметров в стандартном режиме
Нажмите
MODE
кнопку для переключения инвертора в данный режим.
■ Настройка основных параметров
(1) Выбор изменяемого параметра. (Поверните задающий диск)
(2) Считывание запрограммированной установки параметра. (Нажмите на
центральную часть задающего диска)
(3) Изменение значения параметра. (Поверните задающий диск)
(4) Нажмите данную клавишу для сохранения изменения. (Нажмите на
центральную часть задающего диска)
MODE
auh
au1
0.0
Стандартный
режим контроля
(1)
au2
0
(2)
1
(3)
1⇔au1
(4)
Стандартные параметры
MODE
Настройка основного параметра
*
* Заголовок параметра и
установленное значение
отображаются попеременно
f1--
(5)
f2--
f100
(6)
f101
(7)
MODE
2.5
(8)
2.6
(9)
2.6⇔f101
(10)
MODE
Настройка дополнительного параметра
*
■ Настройка дополнительных параметров
Каждый дополнительный параметр обозначается символом “f” и тремя цифрами цифр,
следующих за f, поэтому сначала следует выбрать и прочитать заголовок необходимого
параметра “f1--” ~ “f8--”. (“f1--”: Начальное значение параметра равно 100)
(5) Выберите заголовок параметра, который необходимо изменить. (Поверните задающий диск)
(6) Нажмите клавишу Enter, чтобы задействовать выбранный параметр. (Нажмите на
центральную часть установочной шкалы)
(7) Выбор изменяемого параметра. (Поверните установочную шкалу)
(8) Считывание запрограммированной установки параметра. (Нажмите на центральную часть
установочной шкалы)
(9) Изменение значения параметра. (Поверните установочную шкалу)
(10) Нажмите данную клавишу для сохранения изменения. (Нажмите на центральную часть
задающего диска)
■ Диапазон настройки и отображение параметров
hi: Была предпринята попытка назначить значение, которое выше диапазона
программирования. Или, в результате изменения других параметров,
запрограммированное значение параметра, выбранного сейчас, выходит за верхний
предел.
lo: Была предпринята попытка назначить значение, которое ниже диапазона
программирования. Или, в результате изменения других параметров,
запрограммированное значение параметра, выбранного сейчас, выходит за нижний
предел.
Если вышеописанные предупреждения мигают на дисплее, нельзя будет установить значения,
равные или превышающие hi, либо равные или ниже lo.
