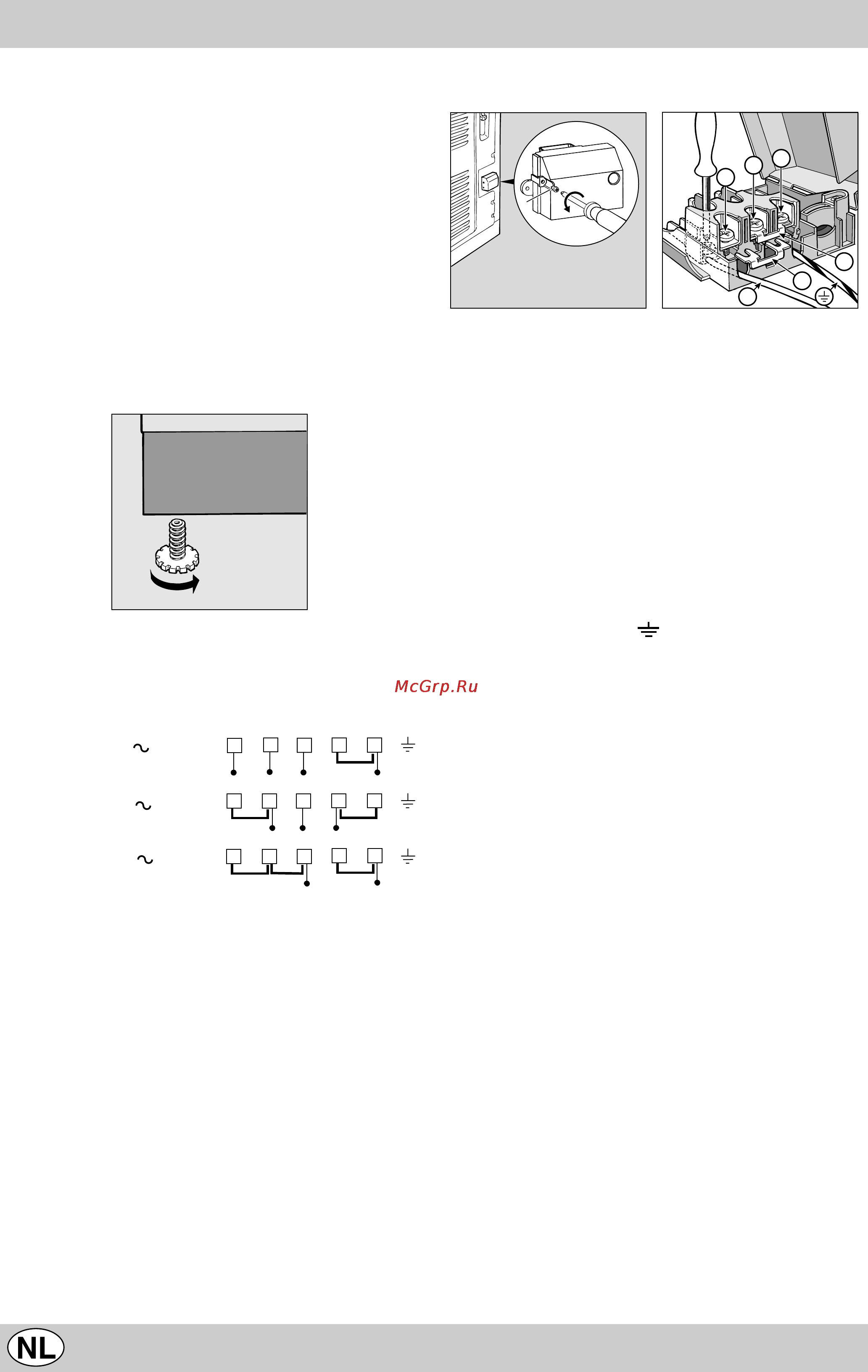

Het installeren
De volgende instructies zijn gericht tot de erkende
installateur zodat deze de handelingen van installeren,
reguleren en technisch onderhoud op de juiste wijze en
volgens de geldende normen uit kan voeren.
Belangrijk: sluit altijd eerst de stroom af voordat u
overgaat tot reguleren, onderhoud enz.
Het plaatsen
Het fornuis heeft een protectiegraad tegen oververhitting
van het type X en het kan dus geïnstalleerd worden naast
meubels die niet hoger zijn dan het kookvlak.
Het waterpas stellen
Het fornuis heeft hiervoor stelschroeven. Deze kunnen
indien nodig worden aangebracht in de hoeken onder het
fornuis.
Electrische aansluiting
De kabel moet gedimensioneerd worden naar gelang het
type electrische aansluiting dat men gebruikt (zie sche-
ma hieronder).
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
Het monteren van de voedingskabel
V
1
2
3
N
A
B
Afb. A Afb. B
Het openen van het klemmenbord:
• Draai de schroef “V” los (afb. A);
• Trek de deksel ervan open.
Voor het in werking stellen van de kabel gaat u als volgt te
werk:
• plaats de bruggetjes A - B in de functie van het type
aansluiting dat u wilt gebruiken met behulp van het
schema in afbeelding B.
N.B.: de bruggetjes zijn gebruiksklaar gemaakt in de
fabriek voor aansluiting aan éénfasige 230V (contacten
1-2-3 onderling verbonden). Het bruggetje 4-5 bevindt zich
aan de onderkant van het klemmenbord.
• plaats de kabels (N en ) zoals in afbeelding en draai
de respectievelijke schroeven aan.
• bevestig de overige draden in de kroonsteentjes 1-2-3.
• bevestig de kabel in de kabelklem en sluit de deksel
met de schroeven “V”.
Het aansluiten van de kabel aan het net
Monteer op de kabel een stekker die is aangepast aan
het vermogen dat is aangegeven op het typeplaatje. Bij
rechtstreekse aansluiting aan het net moet tussen het
apparaat en het net een veelpolige schakelaar worden
aangebracht met een minimum afstnd tussen de
contactpunten van 3mm, gedimensioneerd aan het
vermogen en voldoende aan de geldende normen (de
aardleiding mag niet worden onderbroken door de
schakelaar). De voedingskabel moet zodanig worden
geplaatst dat hij nergens een temperatuur bereikt die hoger
is dan 50°C boven kamertemperatuur.
Voordat u de aansluiting tot stand brengt moet u zich ervan
verzekeren dat:
• de hoofdzekering en het net van uw huis de belasting
van het apparaat kunnen dragen (zie typeplaatje);
• de stroomvoorziening voorzien is van een doeltreffende
aarding volgens de normen en voorschriften van de
wet;
• het stopcontact of de veelpolige schakelaar
gemakkelijk te bereiken zijn als het fornuis geïnstalleerd
is.
