Снятие клавиатуры 5
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.

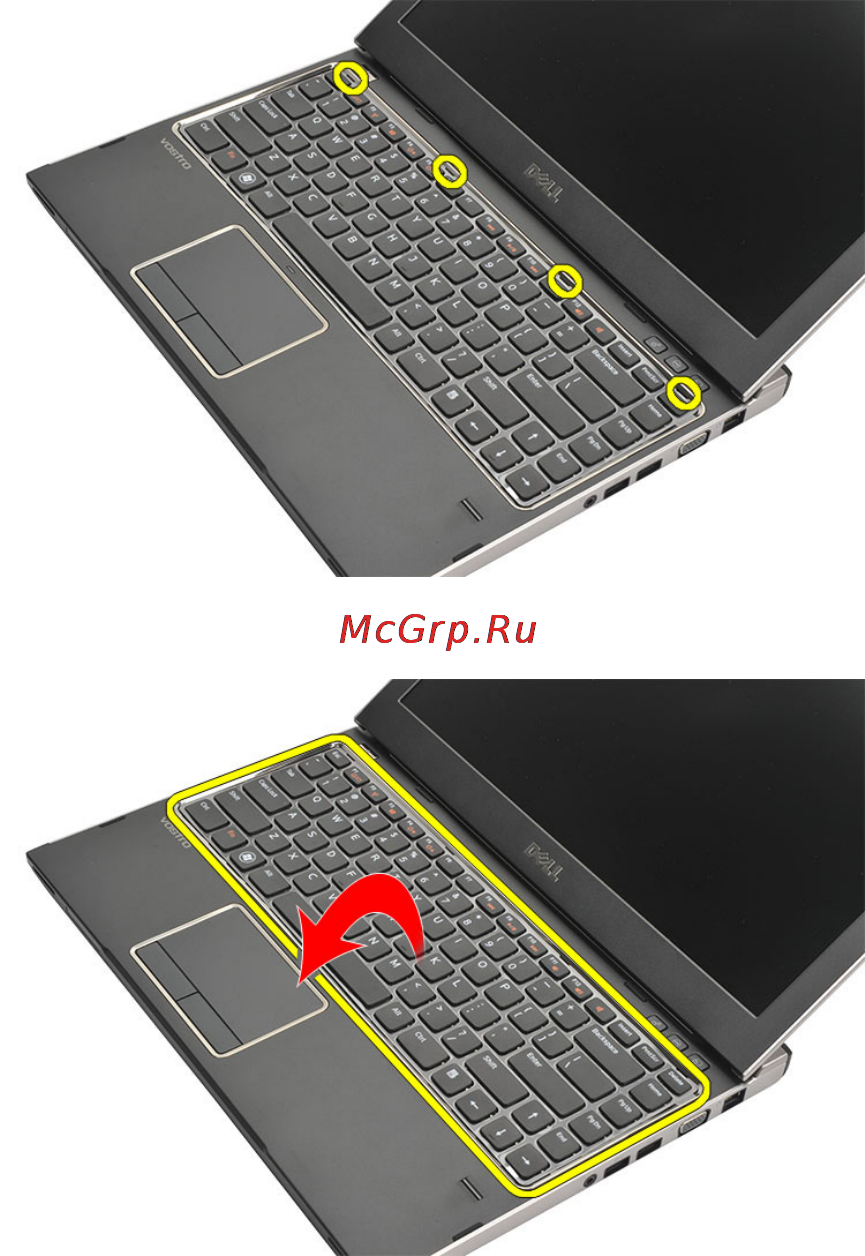

3. Подденьте клавиатуру шлицевой отверткой, чтобы высвободить
фиксаторы, которыми клавиатура крепится к корпусу компьютера.
4. Переверните клавиатуру и положите ее на упор для рук.
5. Приподнимите зажим, чтобы высвободить кабель клавиатуры, и
отсоедините его от системной платы.
17
