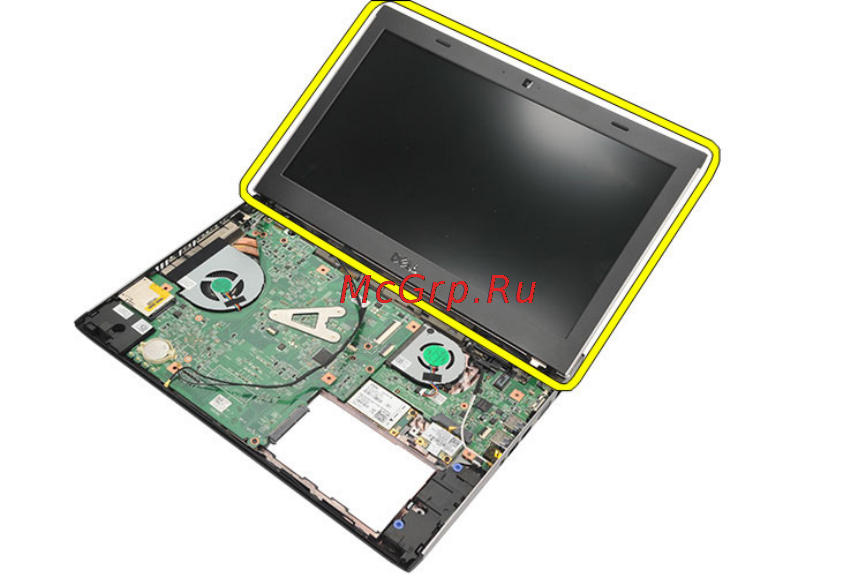

11. Осторожно приподнимите дисплей в сборе и снимите с основания
компьютера.
Установка дисплея в сборе
1. Совместите дисплей в сборе с основанием компьютера.
2. Затяните винт, которым крепится правый шарнир.
3. Затяните винты, которыми дисплей в сборе крепится к нижнему
основанию корпуса.
4. Подсоедините кабель дисплея к соответствующему разъему на
системной плате.
5. Уложите антенные кабели WLAN и WWAN в направляющие желобки и
подсоедините к соответствующим модулям.
6. Установите упор
для
рук.
7. Установите жесткий
диск.
8. Установите клавиатуру.
9. Установите нижнюю
крышку.
10. Установите батарею.
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
