Извлечение платы
беспроводной глобальной сети
(WWAN) 11
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Снимите нижнюю
крышку.
4. Снимите клавиатуру.
5. Извлеките жесткий
диск.
6. Снимите упор
для
рук.

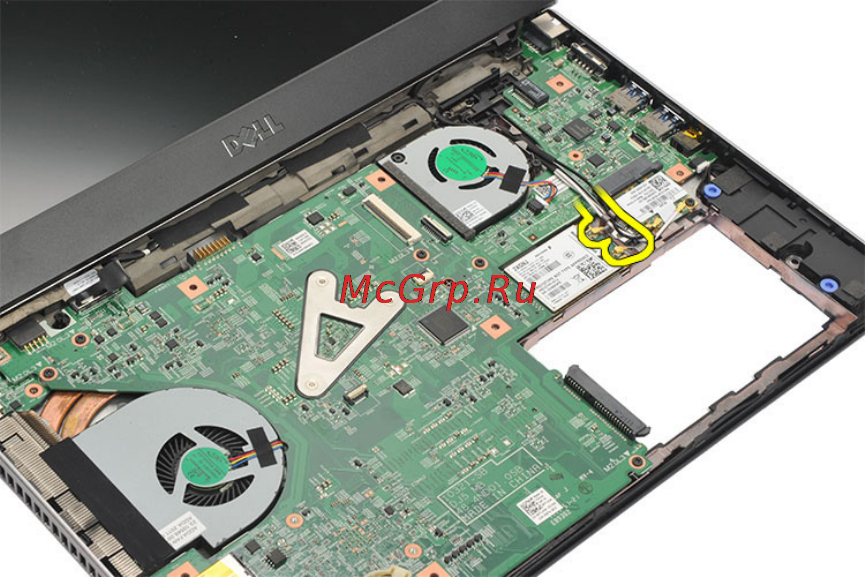

7. Отсоедините антенные кабели от платы WWAN.
8. Выверните винт, которым плата WWAN крепится к системной плате.
