Dell Vostro v131 i5 2430M Silver [68/98] Установка динамиков
![Dell Vostro v131 /v131-3711/ Red [68/98] Установка динамиков](/views2/1064837/page68/bg44.png)

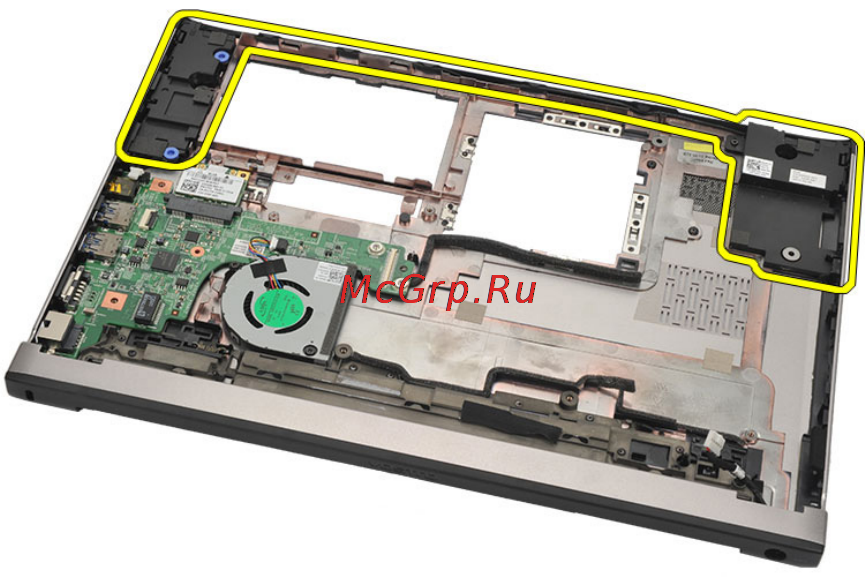

Установка динамиков
1. Установите динамики на прежнее место.
2. Вставьте кабель динамика в защелки, чтобы закрепить динамики на
месте.
3. Установите системную
плату.
4. Установите дисплей
в
сборе.
5. Установите плату
беспроводной
глобальной
сети
(WWAN)
.
6. Установите плату
беспроводной
локальной
сети
(WLAN)
.
7. Установите упор
для
рук.
8. Установите память.
9. Установите жесткий
диск.
10. Установите клавиатуру.
11. Установите нижнюю
крышку.
12. Установите карту
Secure Digital (SD)
.
13. Установите карту
модуля
определения
абонента
(SIM-
карту
)
.
14. Установите батарею.
15. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
68
