Установка кабеля низковольтной дифференциальной передачи
сигналов (LVDS)

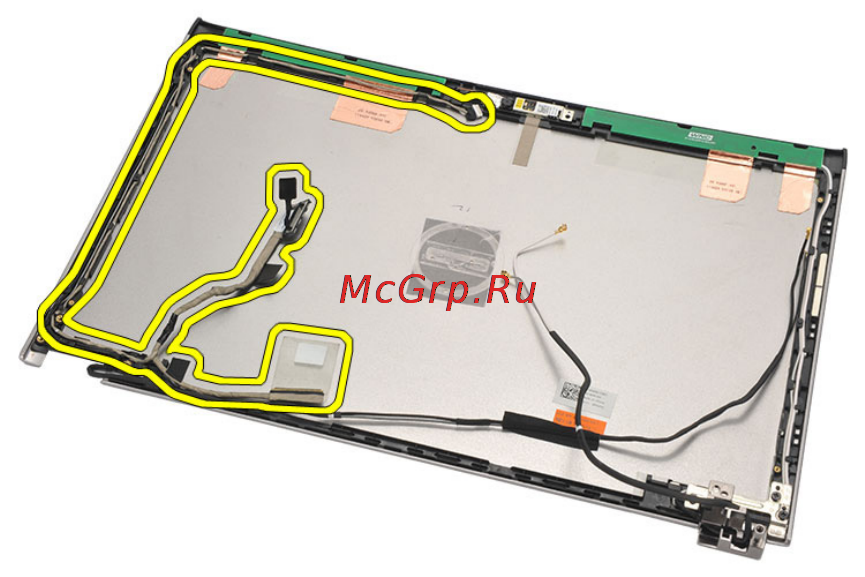

1. Уложите кабели LVDS в держатель на верхней крышке дисплея.
2. Подсоедините кабель LVDS к модулю камеры.
3. Установите шарнир
дисплея.
4. Установите дисплей
в
сборе.
5. Установите панель
дисплея.
6. Установите упор
для
рук.
7. Установите жесткий
диск.
8. Установите клавиатуру.
9. Установите нижнюю
крышку.
10. Установите батарею.
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
76
