Dell Vostro v131 i5 2430M Silver [45/98] Установка панели дисплея
![Dell Vostro v131 /v131-3711/ Red [45/98] Установка панели дисплея](/views2/1064837/page45/bg2d.png)

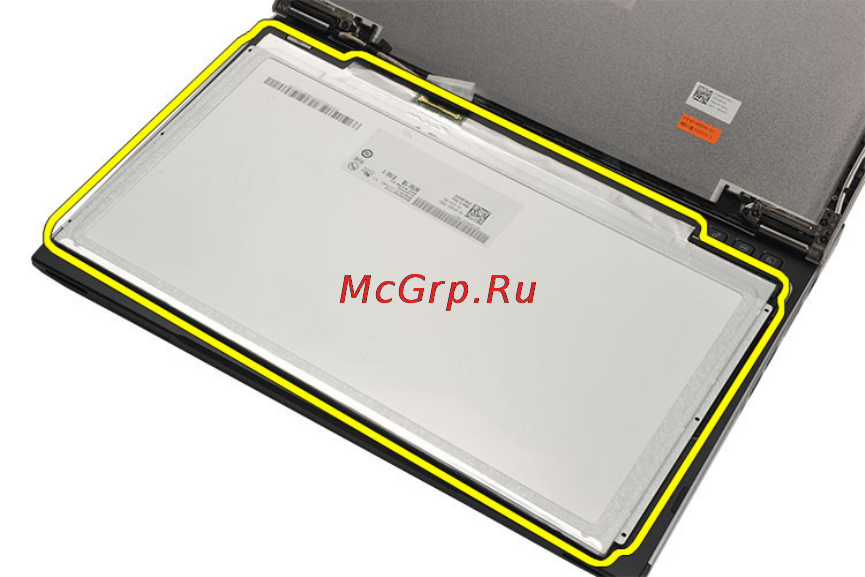

14. Снимите панель дисплея с компьютера.
Установка панели дисплея
1. Подсоедините кабель дисплея к панели дисплея и прикрепите клейкую
ленту, чтобы закрепить разъем.
2. Подсоедините кабель низковольтной дифференциальной передачи
сигналов (LVDS) к панели дисплея.
3. Установите на место клейкую ленту, которой кабель LVDS крепится к
панели дисплея.
4. Установите панель дисплея в первоначальное положение на дисплее в
сборе.
5. Затяните винты, которыми панель дисплея крепится к дисплею в
сборе.
6. Установите лицевую
панель
дисплея.
7. Установите дисплей
в
сборе.
8. Установите плату
беспроводной
глобальной
сети
(WWAN)
.
9. Установите плату
беспроводной
локальной
сети
(WLAN)
.
10. Установите упор
для
рук.
11. Установите клавиатуру.
12. Установите нижнюю
крышку.
13. Установите батарею.
14. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
45
