Установка платы ввода-вывода

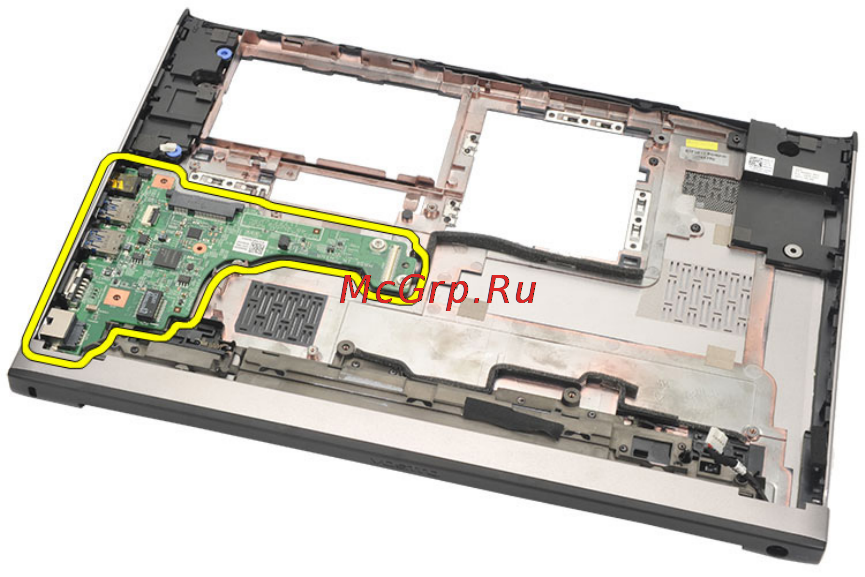

1. Вставьте плату ввода-вывода в соответствующий слот.
2. Подсоедините кабель динамика к плате ввода-вывода.
3. Установите системную
плату.
4. Установите дисплей
в
сборе.
5. Установите радиатор.
6. Установите плату
беспроводной
глобальной
сети
(WWAN)
.
7. Установите плату
беспроводной
локальной
сети
(WLAN)
.
8. Установите упор
для
рук.
9. Установите память.
10. Установите жесткий
диск.
11. Установите клавиатуру.
12. Установите нижнюю
крышку.
13. Установите карту
Secure Digital (SD)
.
14. Установите карту
модуля
определения
абонента
(SIM-
карту
)
.
15. Установите батарею.
16. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
70
