Dell Vostro v131 i5 2430M Silver [37/98] Снятие дисплея в сборе
![Dell Vostro v131 /v131-3711/ Red [37/98] Снятие дисплея в сборе](/views2/1064837/page37/bg25.png)
Снятие дисплея в сборе 12
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Снимите нижнюю
крышку.
4. Снимите клавиатуру.
5. Извлеките жесткий
диск.
6. Снимите упор
для
рук.

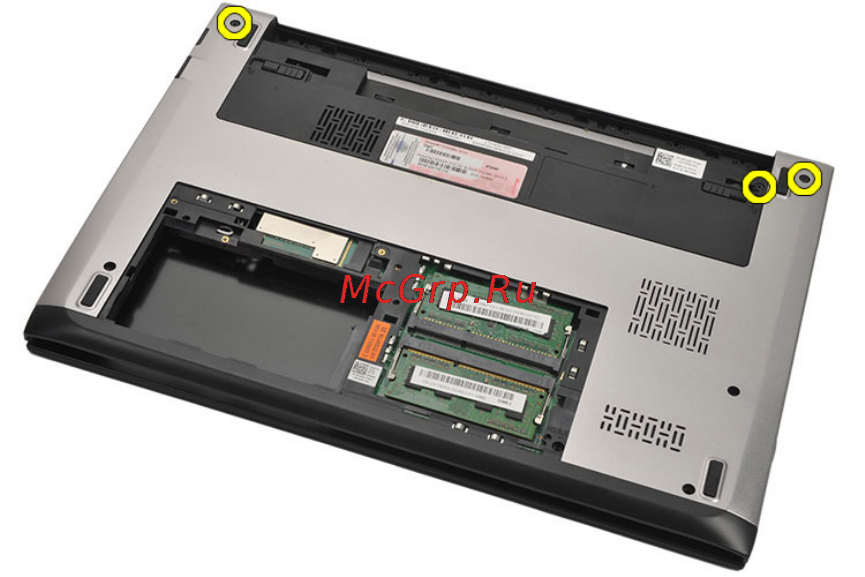

7. Выверните из основания компьютера винты, которыми крепится
дисплей в сборе.
8. Переверните компьютер. Отсоедините кабели WLAN и WWAN, а затем
извлеките их из направляющего желобка на нижнем основании
корпуса.
37
