Dell Vostro v131 i5 2430M Silver [43/98] Снятие панели дисплея
![Dell Vostro v131 /v131-3711/ Red [43/98] Снятие панели дисплея](/views2/1064837/page43/bg2b.png)
Снятие панели дисплея 14
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Снимите нижнюю
крышку.
4. Снимите клавиатуру.
5. Снимите упор
для
рук.
6. Извлеките плату
беспроводной
локальной
сети
(WLAN)
.
7. Извлеките плату
беспроводной
глобальной
сети
(WWAN)
.
8. Снимите дисплей
в
сборе.
9. Снимите лицевую
панель
дисплея.

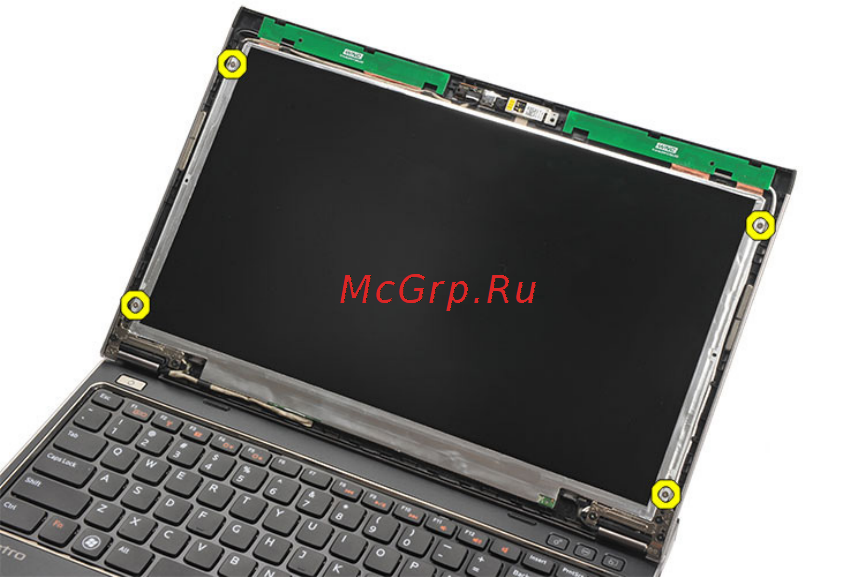

10. Выверните винты, которыми панель дисплея крепится к дисплею в
сборе.
11. Переверните панель дисплея поверх клавиатуры.
43
