Снятие шарниров дисплея 16
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Снимите нижнюю
крышку.
4. Снимите клавиатуру.
5. Извлеките жесткий
диск.
6. Снимите упор
для
рук.
7. Снимите панель
дисплея.
8. Снимите дисплей
в
сборе.
9. Снимите лицевую
панель
дисплея.

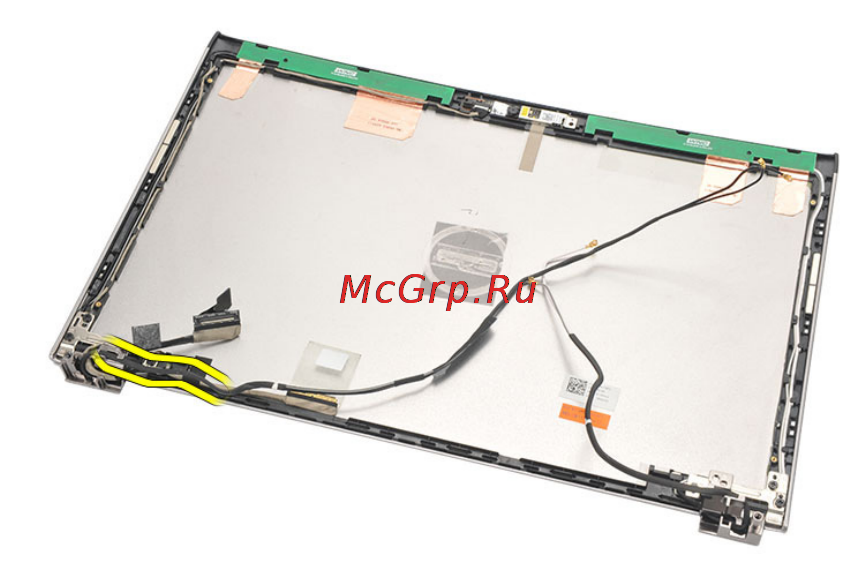

10. Извлеките антенные кабели беспроводной сети из левого шарнира
дисплея.
11. Извлеките кабель низковольтной дифференциальной передачи
сигналов (LVDS) из левого шарнира дисплея.
49
