Dell Vostro v131 i5 2430M Silver [25/98] Снятие упора для рук
![Dell Vostro v131 /v131-3711/ Red [25/98] Снятие упора для рук](/views2/1064837/page25/bg19.png)
Снятие упора для рук 9
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Снимите нижнюю
крышку.
4. Снимите клавиатуру.
5. Извлеките жесткий
диск.

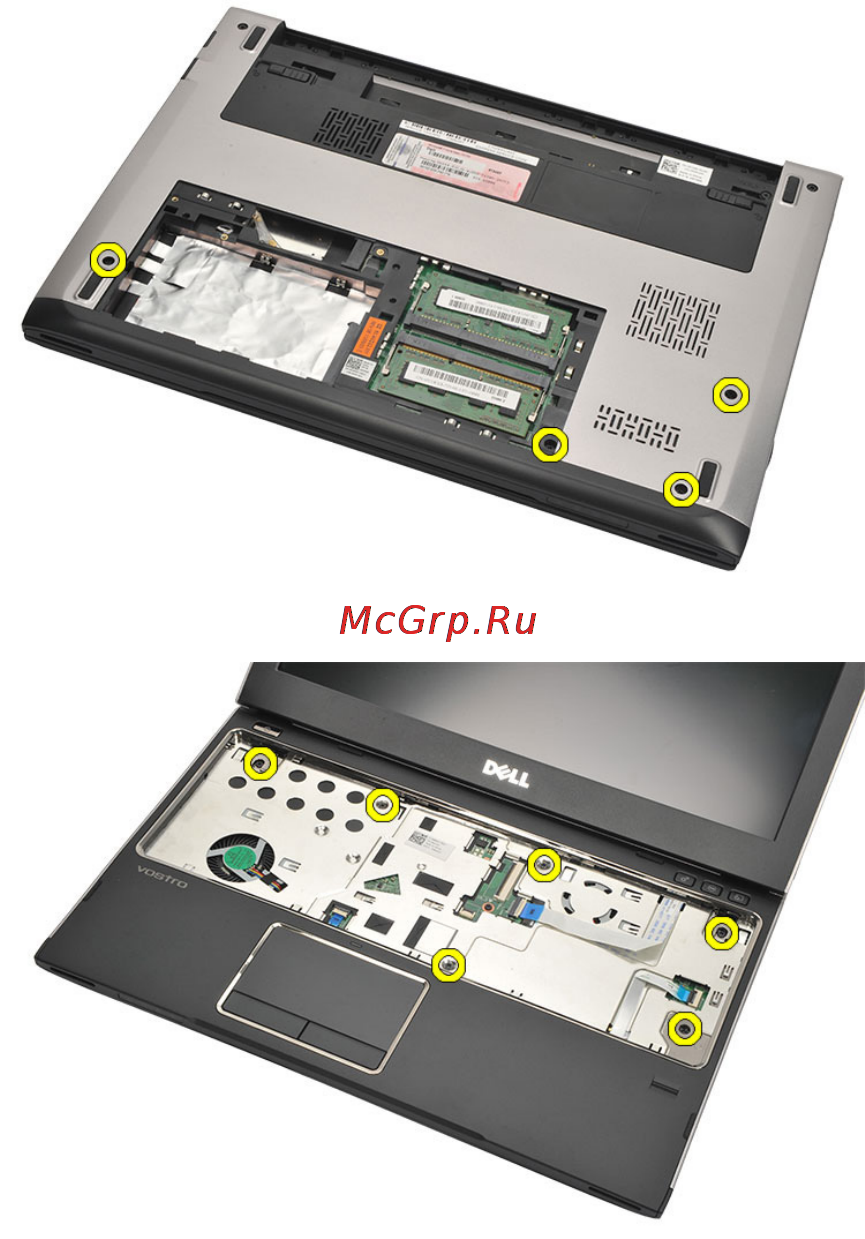

6. Выверните винты из нижней части компьютера, которыми крепится
упор для рук.
7. Выверните винты на упоре для рук.
8. Отсоедините указанные кабели:
25
