137
CIAO GREEN R.S.I.
1 2 3 4 5
2

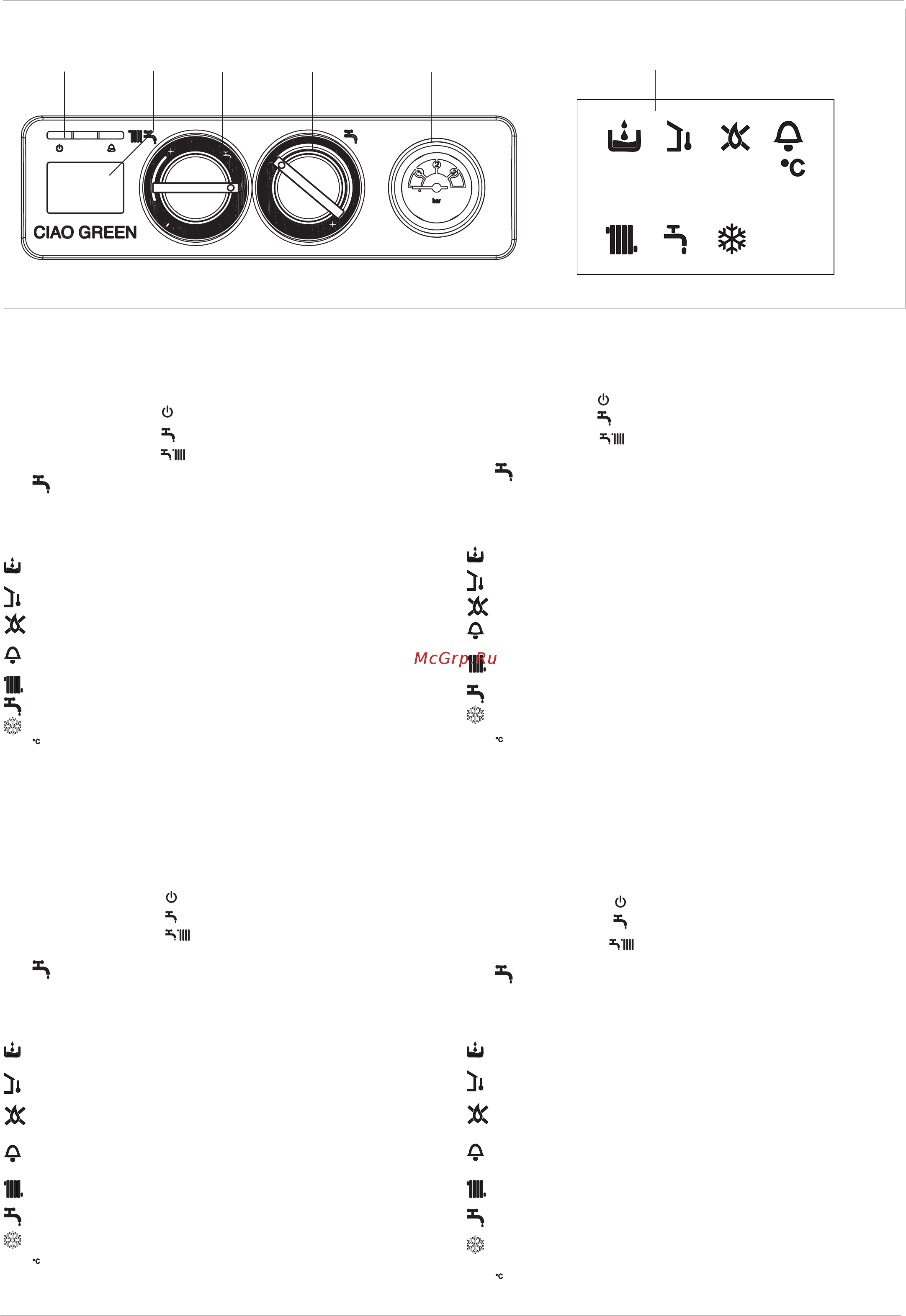

[IT] - PANELLO DI COMANDO
1 Led segnalazione stato caldaia
2 Visualizzatore digitale che segnala la temperatura di funzionamento e
i codici anomalia
3 Selettore di funzione: Spento (OFF)/Reset allarmi,
Estate,
Inverno/Regolazione temperatura acqua
riscaldamento
4 Regolazione temperatura acqua sanitario
5 Idrometro
Visualizzatore digitale (2) - Descrizione delle icone
Caricamento impianto, questa icona viene visualizzata insieme al
codice anomalia A04
Termoregolazione: indica la connessione ad una sonda esterna
Bloccoamma,questaiconavienevisualizzatainsiemealcodice
anomalia A01
Anomalia: indica una qualsiasi anomalia di funzionamento e viene
visualizzata insieme ad un codice di allarme
Funzionamento in riscaldamento
Funzionamento in sanitario
Antigelo: indica che è in atto il ciclo antigelo
Temperatura riscaldamento/sanitario oppure anomalia di funziona-
mento
[EN] - CONTROL PANEL
1 Boiler status LED
2 Digital display indicating the operating temperature and fault codes
3 Mode selector: OFF/Reset alarms,
Summer mode,
Winter mode/Heating water temperature
adjustment
4 Domestic hot water temperature adjustment
5 Water gauge
Digital display (2) - Description of the icons
System loading, this icon is displayed together with fault code A 04
Thermoregulation: indicates connection to an external sensor
Flame lockout, this icon is displayed together with fault code A 01
Fault: indicates any operation fault and is displayed together with
an alarm code
Heating operation
Domestic hot water operation
Anti-frost: indicates that the anti-frost cycle is in progress
Heating/domestic hot water temperature or operation faults
[ES] - PANEL DE MANDOS
1 Led de señalización estado caldera
2 Pantalladigitalqueindicalatemperaturadefuncionamientoyloscó-
digos de anomalía
3 Selector de función: Apagado (OFF)/Reset alarmas,
Verano,
Invierno/Regulación temperatura agua
calefacción
4 Regulación temperatura agua sanitaria
5 Hidrómetro
Pantalla digital (2) - Descripción de los iconos
Carga de la instalación, este icono se muestra junto con el código
de anomalía A 04
Termorregulación: indica la conexión a una sonda exterior
Bloqueo de llama, este icono se muestra junto con el código de
anomalía A 01
Anomalía: indica una anomalía de funcionamiento cualquiera y se
muestra junto con un código de alarma
Funcionamiento en calefacción
Funcionamiento en agua sanitaria
Antihielo: indica que está activo el ciclo antihielo
Temperatura calefacción/agua sanitaria o anomalía de funciona-
miento
[PT] - PAINEL DE COMANDO
1 Led de sinalização do estado da caldeira
2 Display digital que sinaliza a temperatura de funcionamento e os có-
digos de anomalia
3 Selector de função: Desligado (OFF)/Reset alarmes,
Verão,
Inverno/Regulação da temperatura água de
aquecimento
4 Regulação da temperatura da água sanitária
5 Hidrómetro
Visualizador digital (2) - Descrição dos ícones
Carregamento da instalação, este ícone é visualizado juntamente
com o código da anomalia A 04
Termorregulação: indica a conexão a uma sonda externa
Bloqueio da chama, este ícone é visualizado juntamente com o
código da anomalia A 01
Anomalia: indica uma anomalia qualquer de funcionamento e é
visualizada juntamente a um código de alarme
Funcionamento em aquecimento
Funcionamento em água sanitária
Anticongelamento: indica que o ciclo anticongelamento está em
andamento
Temperatura do aquecimento/água sanitária ou anomalia de fun-
cionamento
