Beretta CIAO GREEN 25 R.S.I. [140/156] Hu a kazán főbb részei
![Beretta CIAO GREEN 25 R.S.I. [140/156] Hu a kazán főbb részei](/views2/1655796/page140/bg8c.png)
138
CIAO GREEN R.S.I.
g.2
16 - Delivery NTC sensor
17 - Ignition electrode
18 - Burner
19 - Expansion tank
20 - Return NTC sensor
21 - Gas nozzle
22 - Gas valve
23 - Siphon
[ES] - Elementos funcionales de la caldera
1 - Grifo de evacuación
2 - Motor válvula de tres vías
3 - Válvula de seguridad
4-Presostatoagua
5 - Bomba de circulación
6 - Válvula de purgado de aire inferior
7 - Intercambiador principal
8 - Sonda humos
9 - Ventilador + mixer
10 - Silenciador
11 - Evacuación humos
12 - Tapón toma de análisis humos
13 - Válvula de purgado de aire superior
14 - Transformador de encendido
15 - Electrodo de medición
16 - Sonda NTC envío
17 - Electrodo de encendido
18 - Quemador
19 - Vaso de expansión
20 - Sonda NTC retorno
21 - Boquilla gas
22 - Válvula gas
23 - Sifón
[PT] - Elementos funcionais da caldeira
1 - Válvula de descarga
2 - Motor da válvula de três vias
3 - Válvula de segurança
4-Pressostatodaágua
5 - Bomba de circulação
6-Válvuladedesgasicaçãoinferior
[IT] - Elementi funzionali della caldaia
1 - Valvola di scarico
2 - Motore valvola tre vie
3 - Valvola di sicurezza
4-Pressostatoacqua
5-Pompadicircolazione
6 - Valvola sfogo aria inferiore
7 - Scambiatore principale
8 - Sonda fumi
9 - Ventilatore + mixer
10 - Silenziatore
11 - Scarico fumi
12 - Tappo presa analisi fumi
13 - Valvola di sfogo aria superiore
14 - Trasformatore di accensione
15 - Elettrodo rilevazione
16 - Sonda NTC mandata termostato limite
17 - Elettrodo accensione
18 - Bruciatore
19 - Vaso espansione
20 - Sonda NTC ritorno
21 - Ugello gas
22 - Valvola gas
23 - Sifone

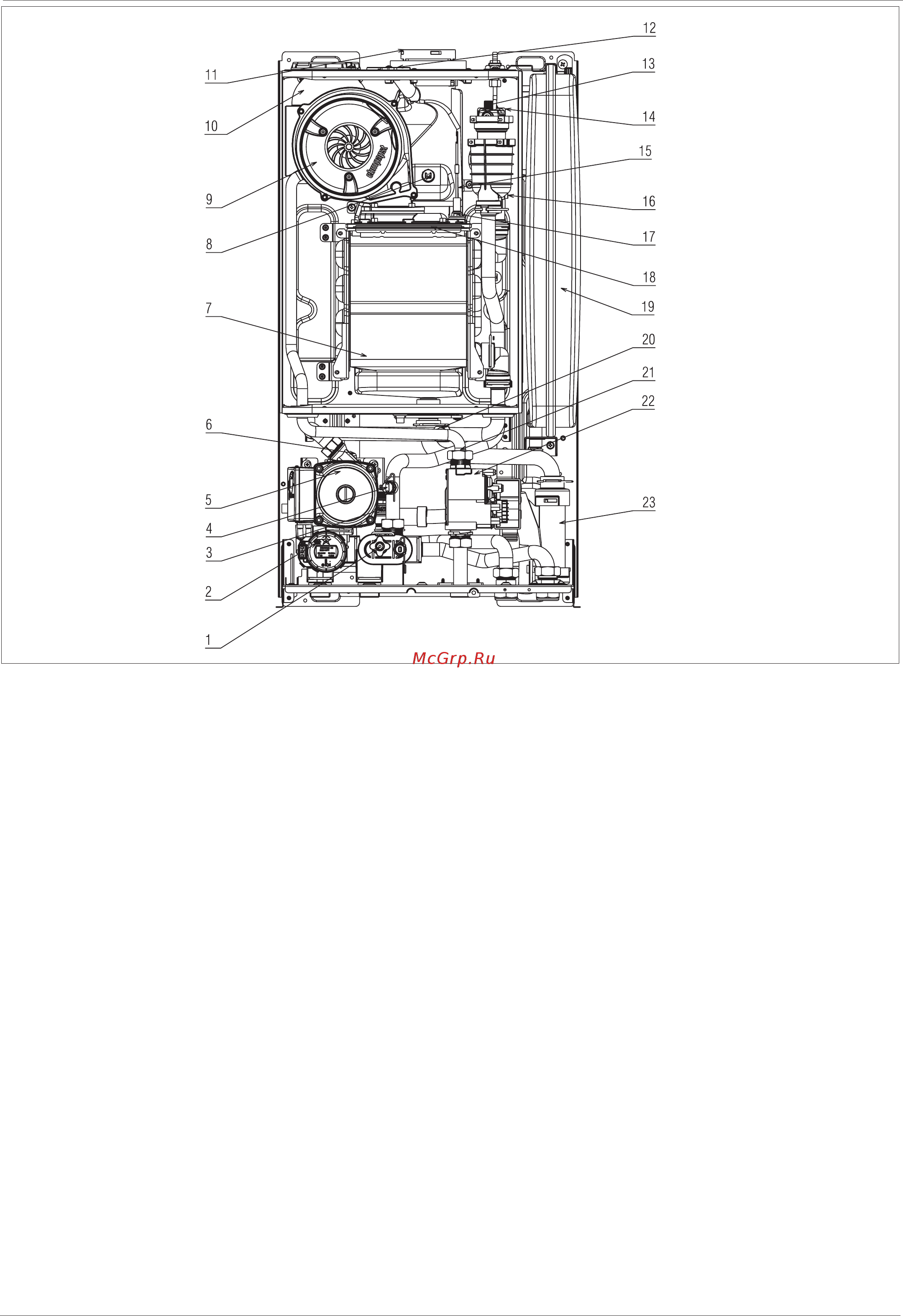

[EN] - Functional elements of the boiler
1 - Drain valve
2 - Three-way valve motor
3 - Safety valve
4 - Water pressure switch
5 - Circulation pump
6 - Lower air vent valve
7 - Main exchanger
8 - Flue gas probe
9 - Fan + mixer
10 - Silencer
11 - Flue gas discharge
12 - Flue gas analysis plug
13 - Upper air vent valve
14 - Ignition transformer
15 - Detection electrode
7 - Intercambiador principal
8 - Sonda de análise de fumos
9 - Ventilador + mixer
10 - Silenciador
11 - Descarga dos fumos
12 - Tampa da tomada de análise dos fumos
13-Válvuladedesgasicaçãosuperior
14 - Transformador de acendimento
15 - Eléctrodo de observação
16 - Sonda NTC alimentação
17 - Eléctrodo de ignição
18 - Queimador
19 - Vaso de expansão
20 - Sonda NTC retorno
21 - Boquilha de gás
22 - Válvula do gás
23 - Sifão
[HU] - A kazán főbb részei
1-Leeresztőszelep
2 - Háromutas szelep motorja
3 - Biztonsági szelep
4 - Víznyomáskapcsoló
5-Keringetőszivattyú
6-Légtelenítőszelep
7-Elsődlegeshőcserélő
8 - Füstgáz szonda
9-Ventilátor+keverő
10-Zajcsökkentő
11-Füstgázelvezető
12-Füstgázelemzőcsatlakozódugója
13-Felsőlégtelenítőszelep
14-Távgyújtástranszformátora
15-Érzékelőelektróda
16 - NTC szonda
17-Gyújtóelektróda
18-Égő
19 - Tágulási tartály
20-FűtésivisszatérőNTCszonda
21-Gázfúvóka
22 - Gázszelep
23 - Szifon
