Beretta CIAO GREEN 25 R.S.I. [142/156] En hydraulic circuit
![Beretta CIAO GREEN 25 R.S.I. [142/156] En hydraulic circuit](/views2/1655796/page142/bg8e.png)
138
CIAO GREEN R.S.I.
g.3
D
C
[IT] - Circuito idraulico
A Mandata bollitore
B Ritorno bollitore
C Mandata riscaldamento
D Ritorno riscaldamento
E Entrata acqua fredda
F Uscita acqua calda
1 - Valvola di scarico
2 - By-pass automatico
3 - Valvola tre vie
4 - Valvola di sicurezza
5 - Circolatore
6 - Valvola di sfogo aria inferiore
7 - Vaso espansione
8 - Sonda NTC ritorno
9 - Scambiatore primario
10 - Sonda NTC mandata
11 - Valvola di sfogo aria superiore
12 - Separatore acqua/aria
13 - Valvola di sfogo manuale
14-Pressostato
15 - Bollitore (disponibile a richiesta)

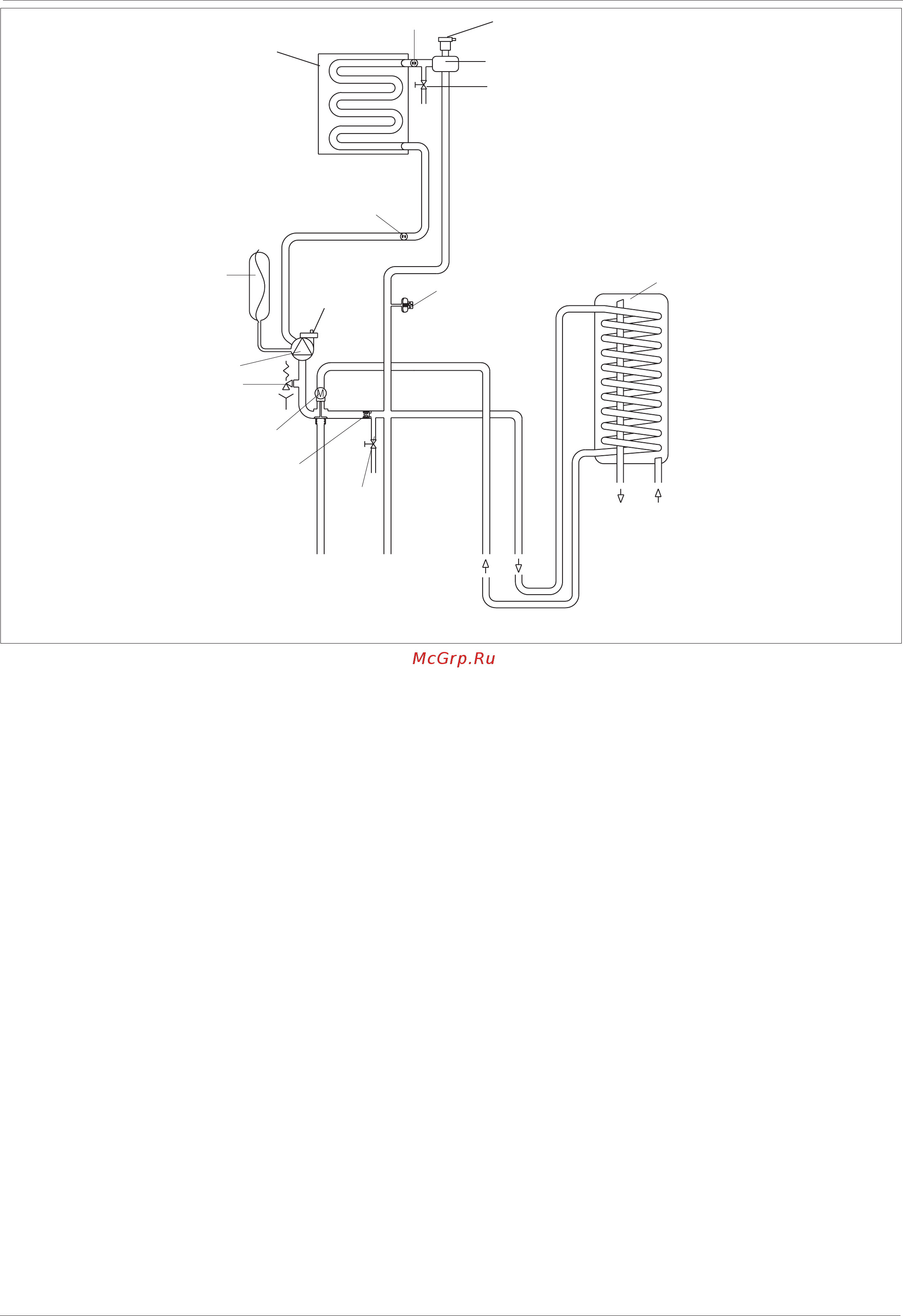

[EN] - Hydraulic circuit
A Water tank delivery
B Water tank return
C Heating delivery
D Heating return
E Cold water inlet
F Hot water outlet
1 - Drain valve
2 - Automatic by-pass
3 - Three-way valve
4 - Safety valve
5 - Circulator
6 - Lower air vent valve
7 - Expansion tank
8 - Return NTC sensor
9-Primaryexchanger
10 - NTC sensor (delivery)
11 - Upper air vent valve
12 - Air/water separator
13 - Manual vent valve
14-Pressureswitch
15 - Water tank (available upon request)
[ES] - Circuito hidráulico
A Entrega depósito de agua
B Retorno depósito de agua
C Entrega calefacción
D Retorno calefacción
E Entrada agua fría
F Salida agua fría
1 - Grifo de evacuación
2 - By-pass automático
3 - Válvula de tres vías
4 - Válvula de seguridad
5 - Circulador
6 - Válvula de purgado de aire inferior
7 - Vaso de expansión
8 - Sonda NTC retorno
9 - Intercambiador primario
10 - Sonda NTC envío
11 - Válvula de purgado de aire superior
12 - Separador agua/aire
13 - Válvula de purgado manual
14-Presostato
15 - Depósito de agua (disponible bajo pedido)
[PT] - Circuito hidráulico
A Envio do tanque de água
B Retorno do tanque de água
C Alimentação aquecimento
D Retorno aquecimento
E Entrada de água fria
F Saída de água quente
1 - Válvula de descarga
2 - By-pass automático
3 - Válvula de três vias
4 - Válvula de segurança
5 - Circulador
6-Válvuladedesgasicaçãoinferior
7 - Vaso de expansão
8 - Sonda NTC retorno
9 - Intercambiador primário
10 - Sonda NTC alimentação
11-Válvuladedesgasicaçãosuperior
12 - Separador água/ar
13-Válvuladedesgasicaçãomanual
14-Pressostato
15 - Tanque de água (disponível sob encomenda)
[HU] - Vízvezetékrendszer
A Tárolóelőremenőága
B Tárolóvisszatérőága
C Fűtőrendszerelőremenőága
D Fűtőrendszervisszatérőága
E Hidegvíz bemenet
F Melegvíz kimenet
1-Leeresztőszelep
2 - Automatikus by-pass
3 - Háromutas szelep
4 - Biztonsági szelep
5-Keringtető
6-Alsólégtelenítőszelep
7 - Tágulási tartály
8-FűtésivisszatérőNTCszonda
9-Elsődlegeshőcserélő
10-FűtésielőremenőNTCszonda
11-Felsőlégtelenítőszelep
12-Víz/levegőleválasztó
13-Kézilégtelenítőszelep
14 - Víznyomáskapcsoló
15-Tároló(különmegrendelésreszállítjuk)
[RO] - CIRCUITUL HIDRAULIC
A Tur boiler
B Retur boiler
C Tur incalzire
D Retur incalzire
E Intrareapărece
F Iesireapăcaldă
1 - Robinet de golire
2 - By-pass automat
3-Vanăcutreicăi
4-Supapădesiguranță
6
3
1
2
4
5
7
8
9
12
11
10
13
14
15
B
A
F
E
