ESiRU 05-07 Монтажнаясхема
Раздел 1 — общая схема системы 1–125
3
1
4
5
Обзор сетевого
оборудования
Функция Daikin BMS позволяет подключать охладители Daikin к большим системам
управления. Доступно применение двух протоколов: Modbus и BACnet. Необходимыми
средствами для взаимодействия являются шлюз и платы адресов.
Сведения о функциях BMS см. в соответствующих главах. Подробные сведения см. в
руководстве по обслуживанию "Функция BMS для водоохладителей Daikin".
Настройка внешних соединений
Возможны два разных варианта подключения блоков к
системе BMS через шлюз BMS.
■ 1) Многоканальный: шлюз можно подключить к BMS с помощью разъема RS485
■ Шлюз для modbus: EKBMSMBA
■ Плата адресов EKAC200A должна быть установлена в каждом блоке.
■ При подключении системы DICN ("главный — подчиненный") к системе BMS требуется
только плата адресов в главном блоке. Если требуется полное считывание всех параметров
подчиненных блоков, то в каждом таком блоке должна быть плата адресов, подключенная к
шлюзу.
Блок 1 Блок 2
Блок 3 Блок ..
Шлюз Modbus
Макс.: 16 плат
адресов
на шлюз для
Modbus-Jbus
Протокол RS485
Система
BMS
Водоснабжение
подсветка
подъемники

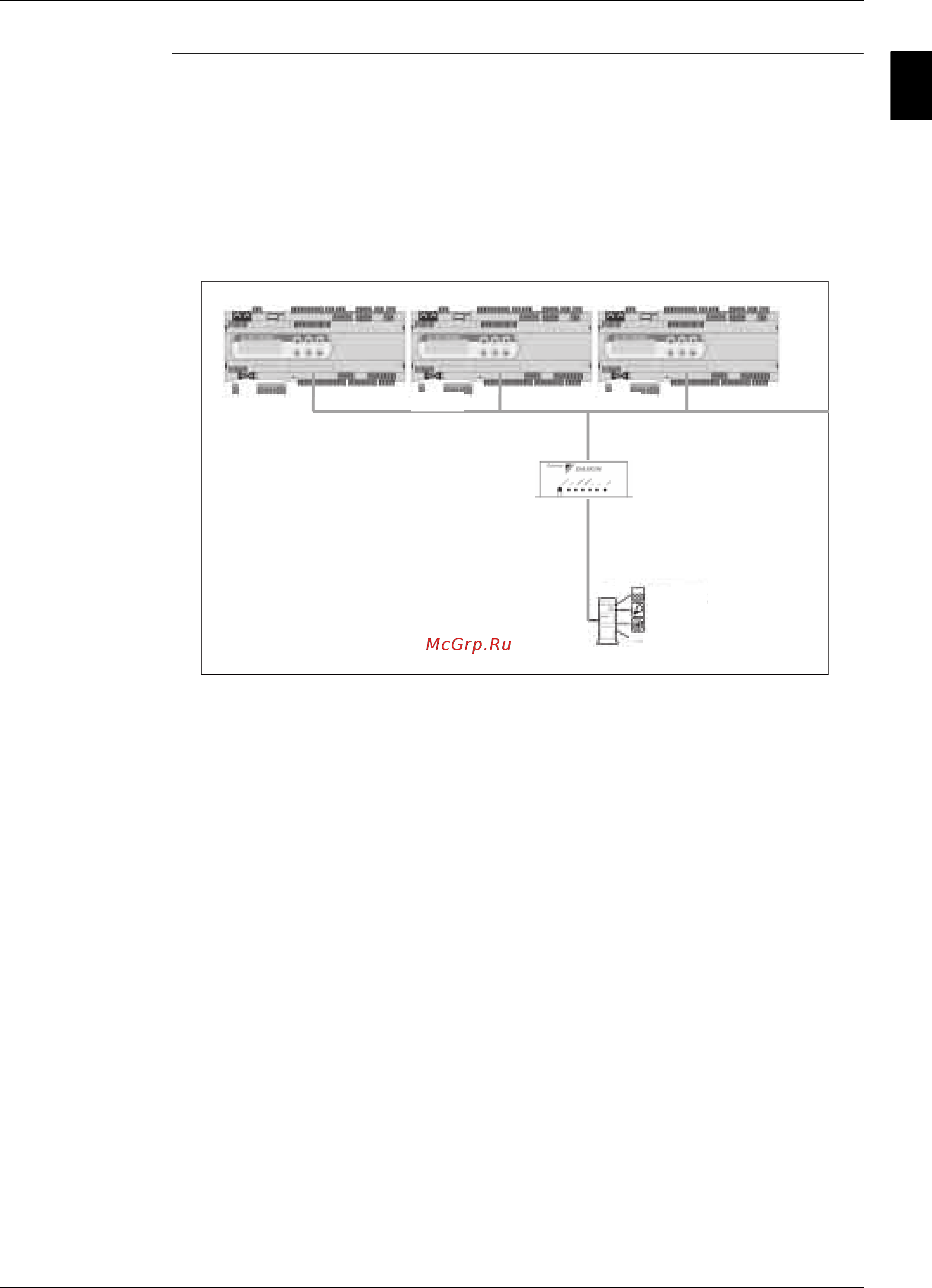

Рис.3. Многоканальное подключение для Modbus
