Цифровой контроллер для крупных охладителей ESiRU 05-07
2–138 Раздел 2 – Описание функции
3
1
2
4
5

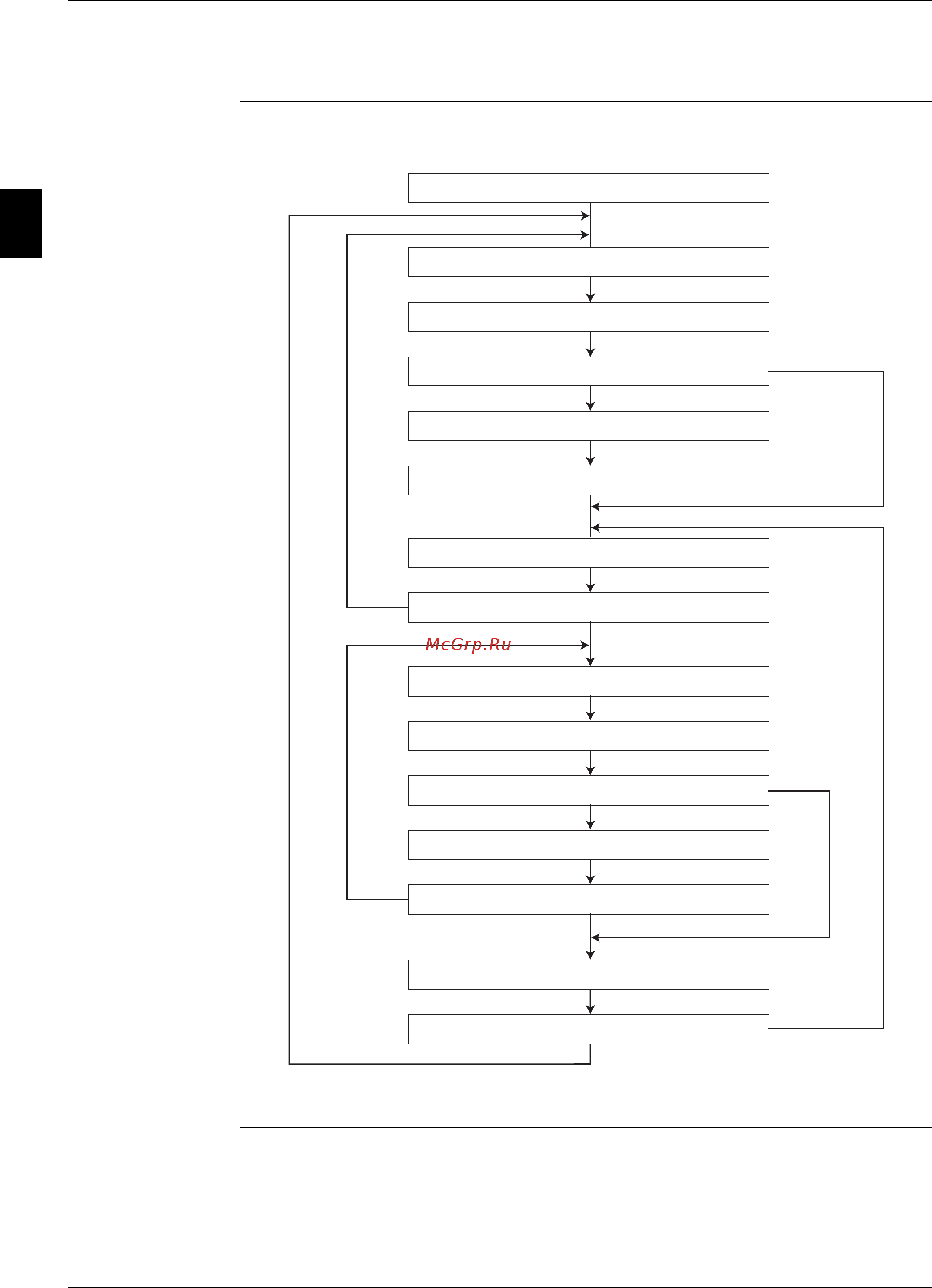

4.6 Чтение и установка параметров: программная процедура
Программная
процедура
(*): На дисплее отображается последний использованный экран
Начало (*)
Нажмите клавишу f.
Для выбора меню используйте клавиши h и g.
Контроллер выдает запрос на ввод пароля?
Введите пароль с помощью клавиш h и g.
Нажмите клавишу q.
Да
Нет
Выберите экран с помощью клавиш h и g.
Настроить значение параметра?
Выберите параметр с помощью клавиши q.
Настройте значение с помощью клавиш h и g.
Сохранить изменения?
Да
Да
Да
Да
Нет
Нет
Нет
Нет
Нажмите клавишу q.
Настроить другой параметр на этом экране?
Нажмите клавишу f.
Настроить параметр на другом экране?
