ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–39

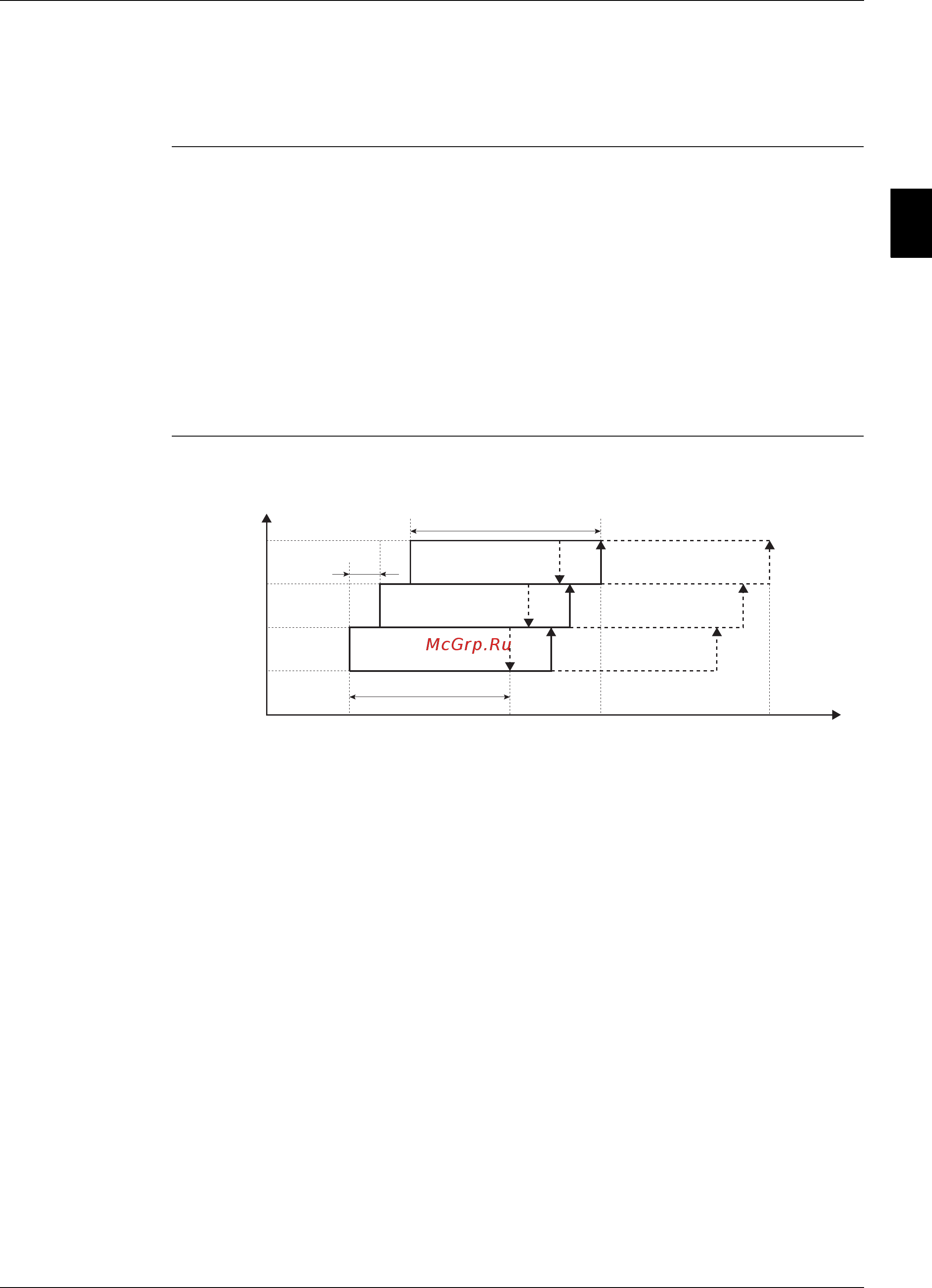

3
2
4
5
1
2.7 Управление давлением напора
2.7.1 Управление вентиляторами
Цель Регулирование высокого давления.
В зависимости от типа блока существует 3 возможных установки:
1 Нет управления вентиляторами. Для блоков с водяным охлаждением:
2 3-ступенчатое управление включением/отключением вентиляторов.
■ 3 ступени вентиляторов на один контур.
■ 2x3 ступени вентиляторов на два контура.
3 Инверторное управление вентиляторами.
■ 1x вкл/выкл вентилятор и 1x инверторный вентилятор для одного контура.
■ 2x вкл/выкл вентилятора и 2x инверторных вентилятора для двойного контура.
Описание
функции:
3-ступенчатое
управление
включением/откл
ючением
вентиляторов
Вентилятор будет работать в соответствии со следующими правилами (для трех ступеней
вентиляторов):
■ Границы высокого давления (Fan Lower Lim и Fan Higher Lim) для управления
вентиляторами можно задать в сервисном меню.
■ Разница ступеней вентилятора имеет значение по умолчанию 0,5 бар и может быть
изменена. Длина ступени вентилятора вычисляется по следующей формуле:
Длина ступени вентилятора = (Fan Higher Lim - Fan Lower Lim) - (n-1).разницы
ступеней вентиляторов
(где n = число ступеней вентиляторов, по умолчанию = 3).
■ Если выбрана слишком большая длина ступени вентилятора, остерегайтесь его
неравномерной или нестабильной работы.
■ Таймер вентилятора (см. сервисное меню) позволяет выбрать минимальное время между
переключениями (увеличение/уменьшение нагрузки). По умолчанию это время равно 10
секундам для повышения и 180 секундам для понижения нагрузки. Этот параметр
используется для повышения гибкости и предупреждения нестабильной работы.
■ Если для изменяемого цифрового входа выбрано снижение шума, то будут активны
следующие функции:
Если цифровой вход (удаленное снижение шума: "Yes") закрыт, то:
Минимум = Fan Lower Limit + Fan-Shift
и
Максимум = Fan higher Limit + Fan-Shift.
3
2
1
0
Ступень вентилятора
FanStepLength (например, 5 бар)
FanStepdiff
(например,
0,5 бар)
Описание
функции: 3-
ступенчатое
управление
включением/
отключением
вентиляторов
FanShift (например, 4 бар)
FanLowerLim
(например, 10 бар)
FanLowerLim + FanShift
(например, 14 бар)
FanHigherLim
(например, 16 бар)
FanHigherLim + FanShift
(например, 20 бар)
Выс.
давление
(бар)
