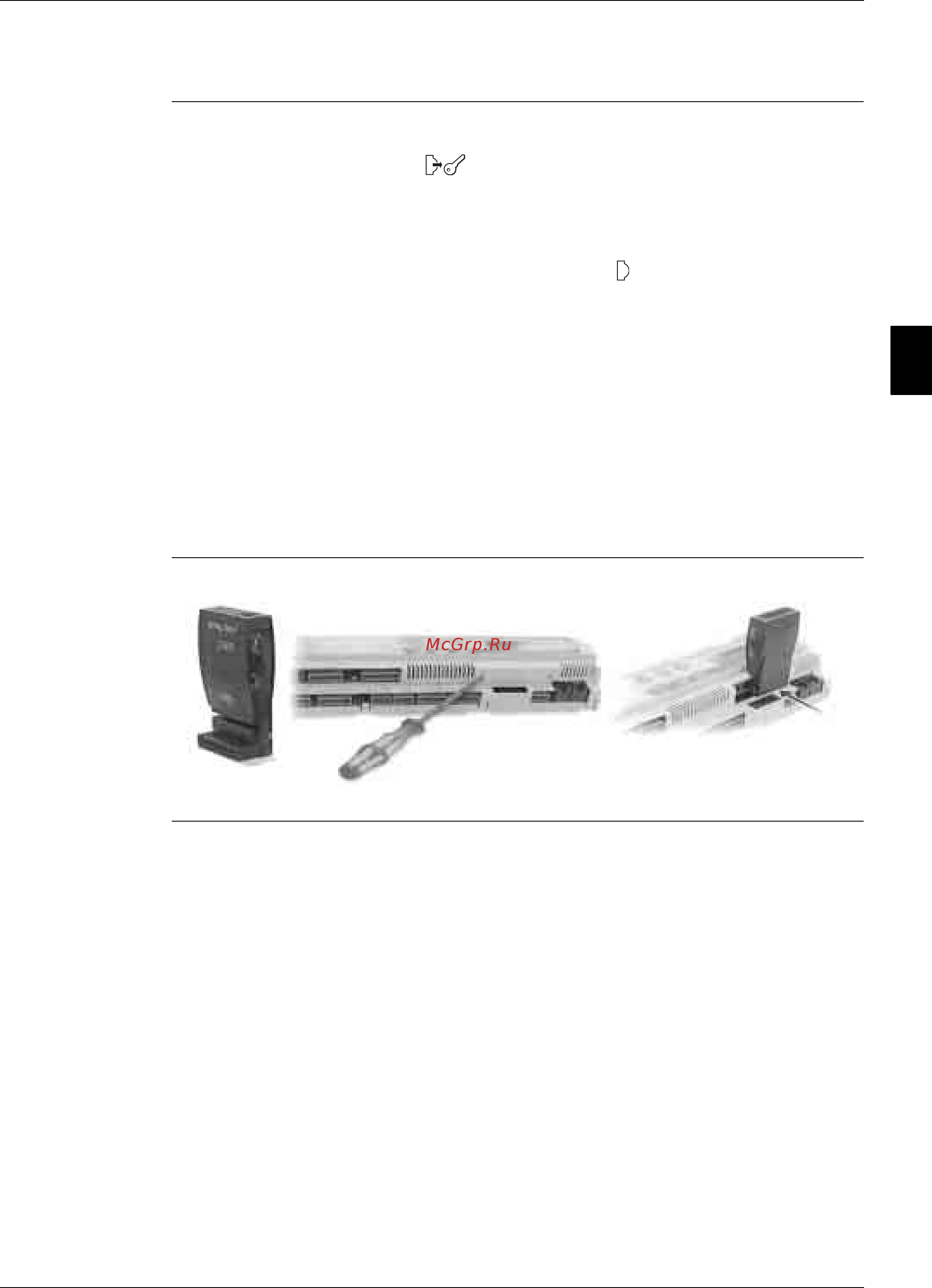

ESiRU 05-07 Процедура передачи/загрузки программного обеспечения
Раздел 3 – Устранение неполадок 3–25
33
4
5
1
4.3 Копирование из pCOІ в программный ключ
■ Выключите pCO
2
и снимите крышку "расширения памяти" с помощью отвертки (см. Рис. 1)
■ Установите селектор ключа на
■ Вставьте ключ в соответствующий штыревой разъем, как показано. (См. /Рис. 2)
■ Нажмите одновременно кнопки UP и DOWN и включите питание pCO
2
■ Убедитесь, что светодиод на ключе горит (зеленый цвет )
■ Подождите, пока на ЖК-дисплее появится запрос для копирования, затем отпустите кнопки
и подтвердите, нажав клавишу ENTER.
■ Если для защиты программы используется пароль, используйте кнопки UP и DOWN на
терминале, чтобы ввести нужный пароль. Затем нажмите клавишу Enter.
■ Операция пересылки данных занимает около 50 секунд с использованием 1-мегабайтного
ключа и 100 секунд при использовании 2-мегабайтного ключа. На дисплее будет
отображаться последовательность чисел.
■ После того, как скопированное приложение будет запущено, отключите pCO
2
, удалите ключ,
верните крышку на место и вновь включите pCO
2
.
■ Теперь в ключе содержится программа, переданная их pCO
2
.
Рис. 1 Рис. 2
