ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–35
3
2
4
5
1
Описание
функции
■ Область невозможности повышения нагрузки: Если температура воды на выходе ниже
MOW, повышение нагрузки невозможно.
■ Область предупреждения замерзания: Если температура воды на выходе ниже MOW -
0.5°C, производится понижение нагрузки на 10 секунд. Будет выполняться каждое время
выборки (по умолчанию 12 с) до тех пор, пока температура воды на выходе будет слишком
низкой. При предупреждении замерзания состояние компрессора в меню показаний будет
мигать.
■ Область отключения защиты от замерзания: Блок будет отключен.
Управление
защитой от
замерзания
Можно отключить аварийное сообщение о замерзании при выключенном блоке. Эта операция
выполняется через сервисное меню.

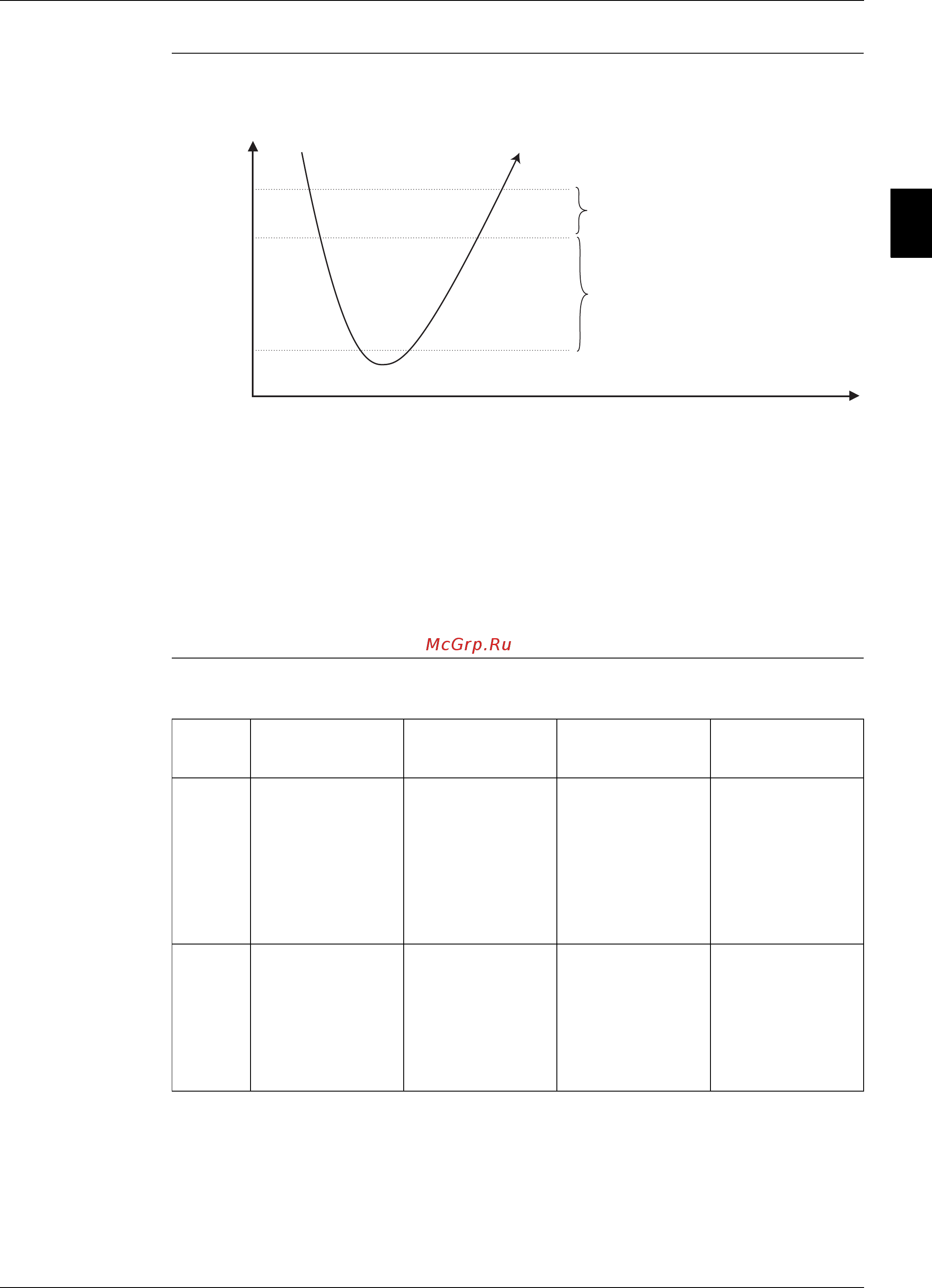

Температура на выходе
Минимальная вода на выпуске (=мин. уставка выпуска)
Область невозможности повышения нагрузки
Область предупреждения замерзания (снижение нагрузки)
Область отключения защиты от замерзания (отключение)
Время
MOW
(по умолч. 4°C)
MOW- MOWDiffpr
(=по умолч. 3,5°C)
MOW- MOWDiff
(=по умолч. 2,5°C)
№
строки
Сообщение Установки Описание Пояснение
1 FREEZE UP DIS. ONLY Только
отключение
Нет индикации
аварийного
состояния после
замораживания.
После
размораживания
блок запускается
автоматически.
1 FREEZE UP DIS&SAFETY
(по умолчанию)
Отключение и
защита
Индикация
аварийного
состояния после
истечения
запрограммирова
нного числа
замораживаний
