Проверка перед пробным запуском ESiRU 05-07
4–12 Раздел 4 – Ввод в эксплуатацию и пробный запуск
3
1
4
5
1.7 Перепад давления воды через испаритель: EWAD120~340MBYNN
Перепад давления
воды

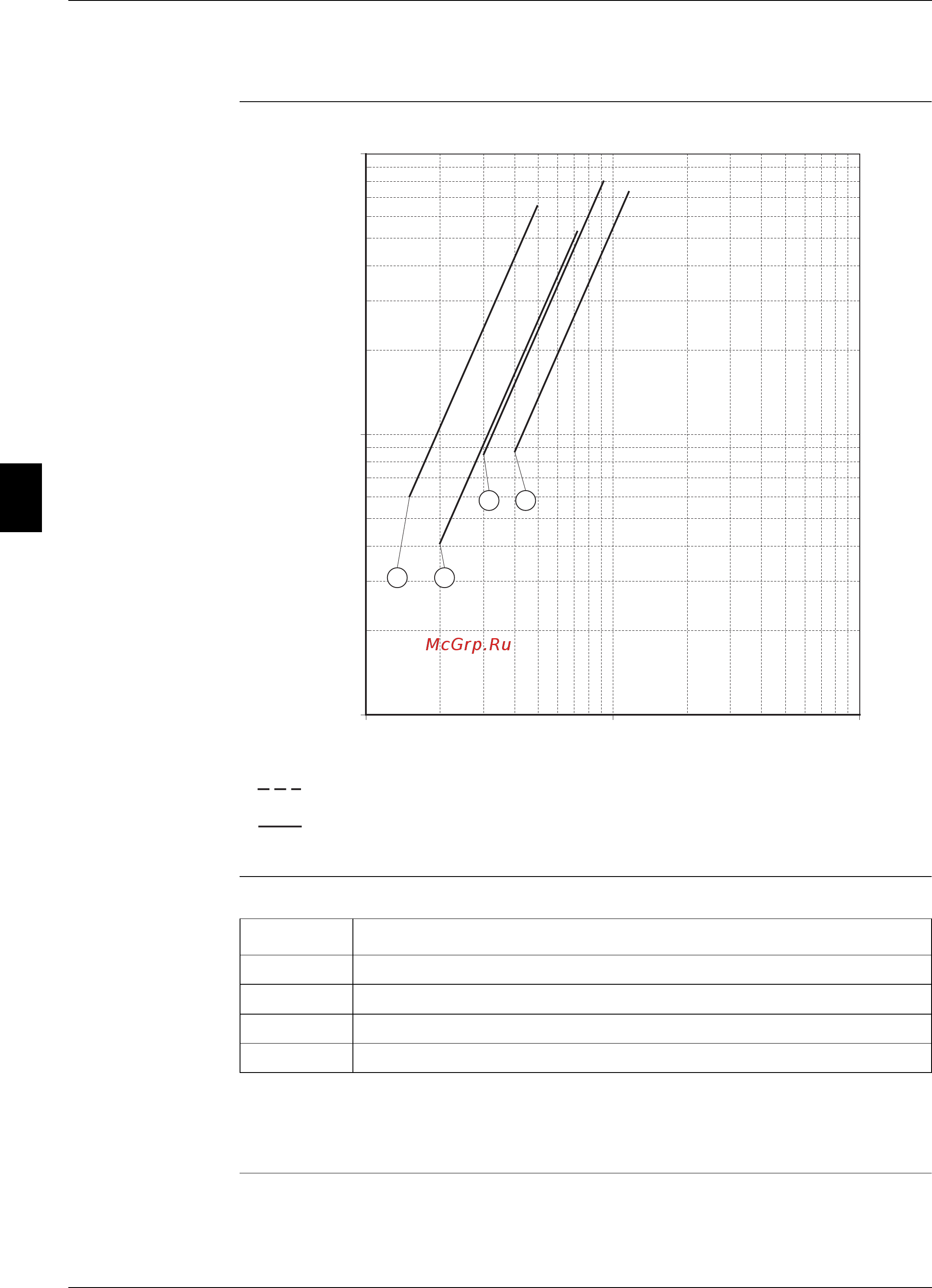

На рисунке ниже показан перепад давления воды через испаритель для EWAD120~340MBYNN.
Символы В таблице ниже описаны используемые символы.
Выбор потока за пределами кривых может привести к повреждению или
неправильной работе блока. См. также минимальный и максимальный диапазон
расхода воды. См. "Технические характеристики: EWAD120~340MBYNN" на стр. 1–8.
1 2
3 4
1.0
10.0
100.0
100 1000 10000
Δp (кПа)
Расход (л/мин)
= Фильтр + испаритель
= испаритель
Символ Описание
(1) Для EWAD120MBYNN
(2) Для EWAD150/170MBYNN
(3) Для EWAD240MBYNN
(4) Для EWAD300/340MBYNN
