ESiRU 05-07 Проверка перед пробным запуском
Раздел 4 – Ввод в эксплуатацию и пробный запуск 4–15
3
4
5
1
1.9 Перепад давления воды через конденсатор: EWWD120~540MBYNN
Перепад давления
воды

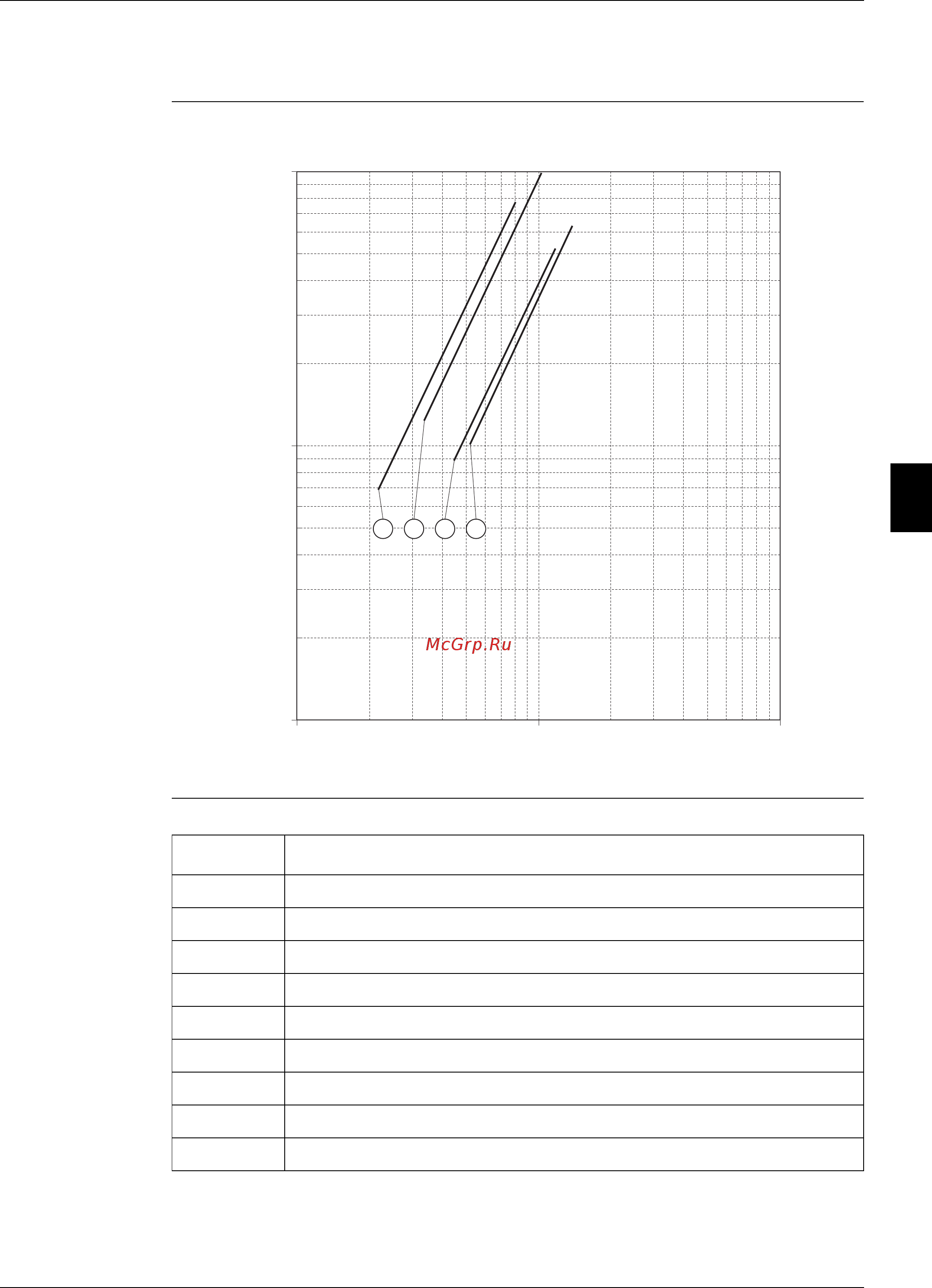

На рисунке ниже показан перепад давления воды через конденсатор для
EWWD120~540MBYNN.
Символы В таблице ниже описаны используемые символы.
100
10.00
100.00
1000 10000
1.00
Δp (кПа)
1 2 3 4
Расход (л/мин)
Символ Описание
(1) Для EWWD120MBYNN
(2) Для EWWD180MBYNN
(3) Для EWWD240MBYNN
(4) Для EWWD280MBYNN
(2+2) Для EWWD360MBYNN
(2+3) Для EWWD440MBYNN
(3+3) Для EWWD500MBYNN
(3+4) Для EWWD520MBYNN
(4+4) Для EWWD540MBYNN
