Рабочий диапазон ESiRU 05-07
2–6 Раздел 2 – Описание функции
3
1
2
4
5
1.4 Рабочий диапазон: EWWD120~540MBYNN
Рабочий диапазон
в режиме
охлаждения

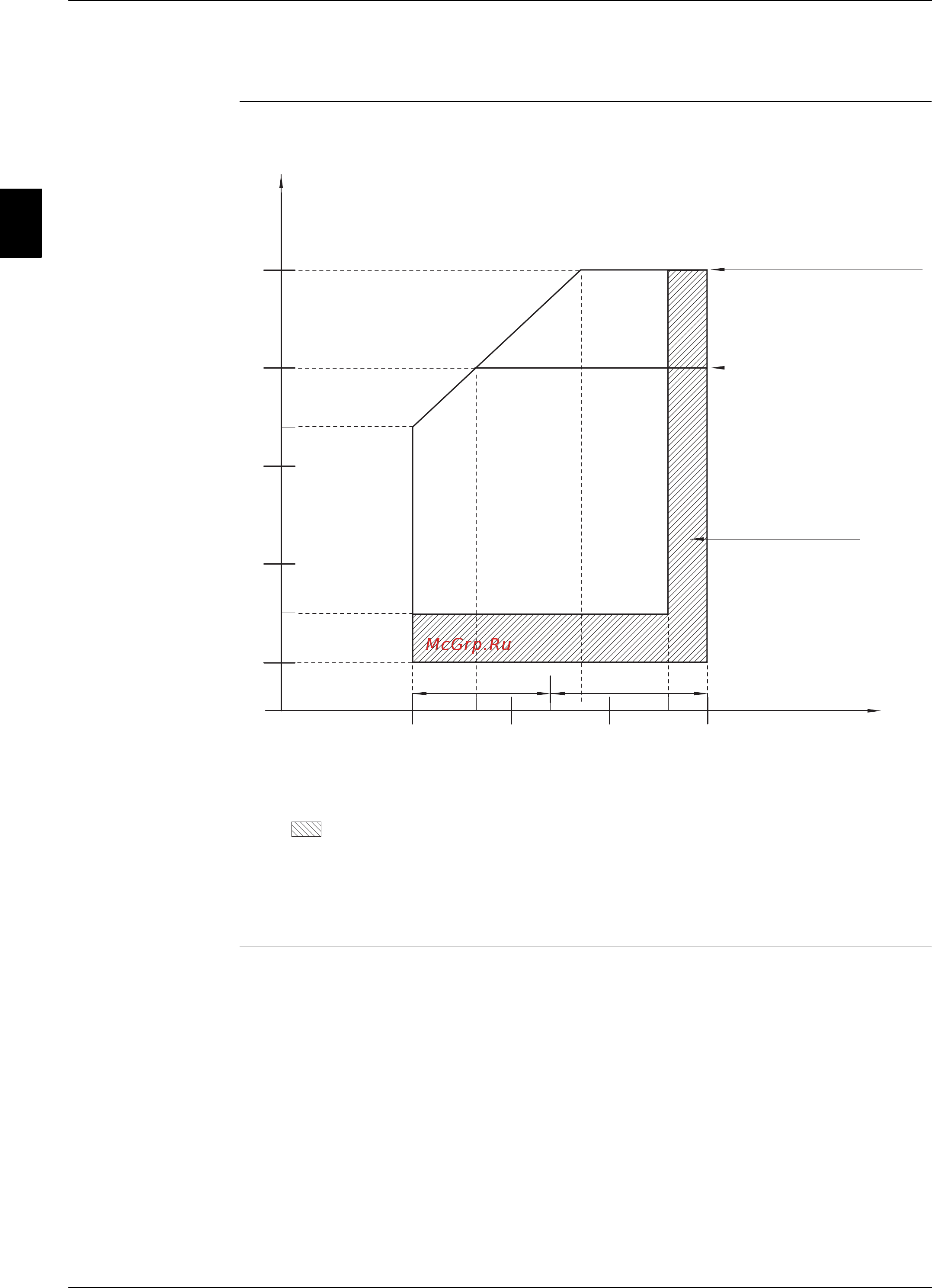

На иллюстрации ниже показан рабочий диапазон модели EWWD120~540MBYNN в режиме
охлаждения.
LWE
°C
°C
LWC:
-10 0 10 20
-4 4 7 16
60
50
44
25
40
30
20
15
Макс. TWC
ДЛЯ EWWD240/280/500/520/540
Макс. TWC
ДЛЯ EWWD120/180/360/440
ОБЛАСТЬ СПАДА
СКВОЗНАЯ РАБОЧАЯ ОБЛАСТЬ
гликоль
вода
LWE: Испаритель воды на выходе (Leaving Water Evaporator)
LWC: Конденсатор воды на выходе (Leaving Water Condenser)
Область спада
