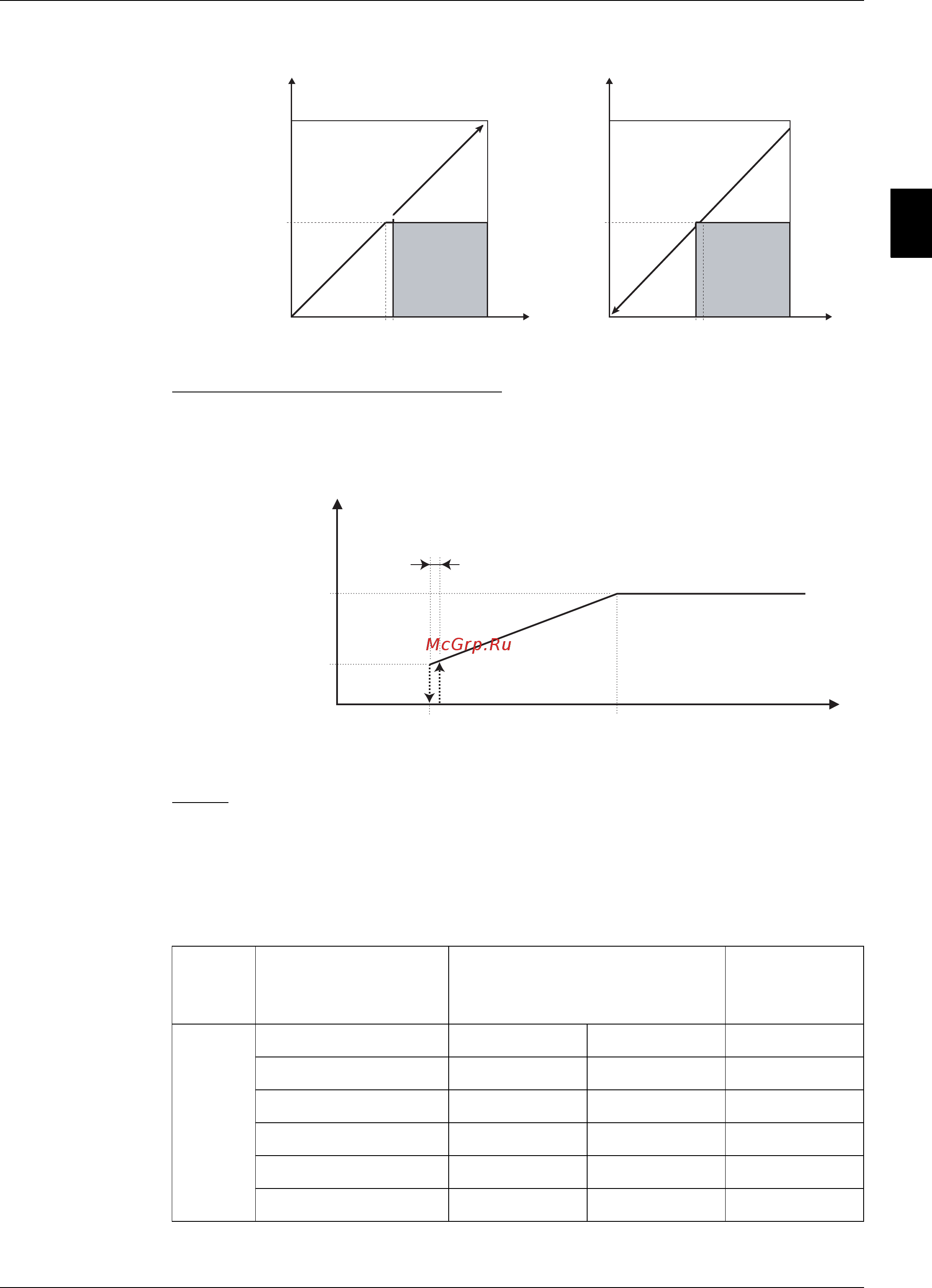

ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–43
3
2
4
5
1
3) Предел защиты от роста тепловыделения:
Может возникнуть еще одна проблема: тепловыделение двигателей вентиляторов. Чтобы
избежать ее возникновения, необходимо поддерживать минимальную скорость вентиляторов.
Она является результатом следующей функции. Установки, определяющие минимальное
значение, можно задать в сервисном меню.
Пример
В следующей таблице приведен обзор реальных значений, используемых для управления
вентилятором. В нее включены границы преобразования и минимальная скорость вентилятора
(в этом примере минимальная скорость – 2 В/10 Гц).
x [%] (выходной
сигнал)
Инверторные вентиляторы
Двухпозицион
ные
вентиляторы
Вверх 0% 2 В 10 Гц Выкл
0
−> 10% 2 В 10 Гц Выкл
10
−> 50% 2 −> 10 В 10 −> 50 Гц Выкл
50
−> 55% 10 В 50 Гц Выкл
55
−> 60% 2 В 10 Гц Вкл
60
−> 100% 2 −> 10 В 10 −> 50 Гц Вкл
50% 55%0% 100% 45% 50%0% 100%
Вентиляторы
Инвертер + вкл./выкл.
Инвертер: 10 В/50 Гц
Вкл./выкл.: Вкл
(Инвертер: 10 В/50 Гц
&Вкл./выкл.: Выкл)
Инвертер: 0 В/0 Гц
Вкл./выкл.: Выкл
x [ % ]
(выходной сигнал)
Инв.
вентилятора
Инв.
вентилятора
Вкл./выкл.
вентилятора
Вентиляторы
Инвертер + вкл./выкл
Инвертер: 10 В/50 Гц
Вкл./выкл.: Вкл
(Инвертер: 10 В/50 Гц
&Вкл./выкл.: Выкл)
Инвертер: 0 В/0 Гц
Вкл./выкл.: Выкл
x [ % ]
(выходной сигна
л
Инв.
вентилятора
Инв.
вентилятора
Вкл./выкл.
вентилятора
Вверх
Вниз
0 Гц
Мин.
Частота вращения
вентилятора (Гц)
FanInvHz2
(по умолчанию 15
Гц)
FanInvHz1
(по умолчанию 5
Гц)
FanminDiff
(фиксировано 0,3°С)
FanInvTemp1
(по умолчанию 0°C)
FanInvTemp2
(по умолчанию 25°C)
AmbientT
(°C)
