ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–59
3
2
4
5
1

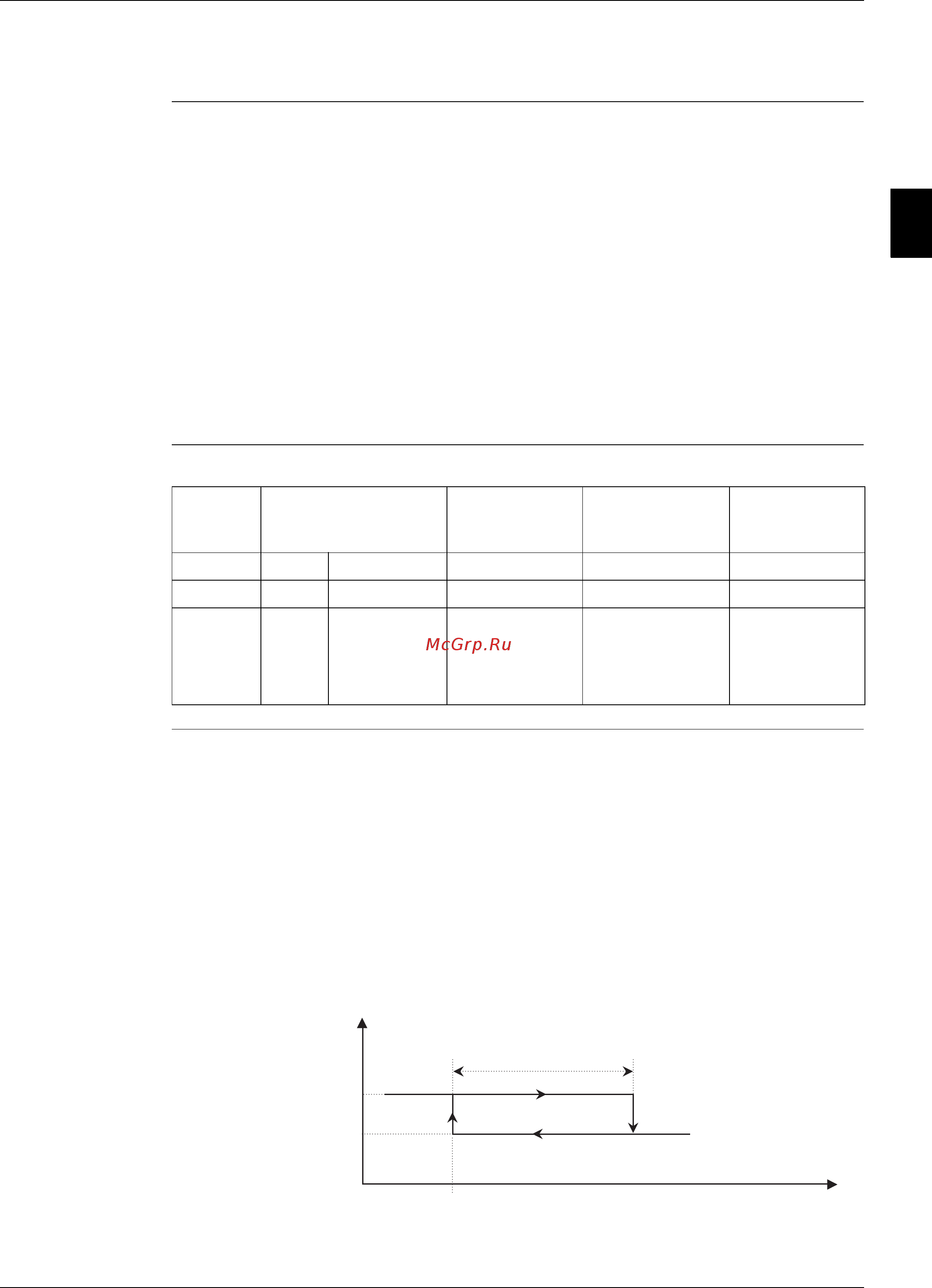

2.13 Естественное охлаждение при температуре окружающей среды
Введение При низкой тепературе окружающей среды холодную воду можно легко получить в результате
ее охлаждения окружающим воздухом. Естественное охлаждение позволяет работать с
разницей между температурой воды и температурой окружающей среды.
При активации естественного охлаждения 3-проходный клапан будет закрыт.
Естественное охлаждение можно использовать только при выборе изменяемого цифрового
выхода "free cooling" в сервисном меню.
Функция естественного охлаждения активна только в том случае, если блок включен.
Можно работать с непрямым или прямым естественным охлаждением при температуре
окружающей среды.
При непрямом естественном охлаждении вода в нагрузке циркулирует через отдельный
теплообменник, не пропуская воду через охладитель. Второй контур воды циркулирует через
другую сторону этого теплообменника.
При прямом естественном
охлаждении вода в нагрузке непосредственно охлаждается
окружающим воздухом.
Используемые
блоки
Используется только в блоках с датчиками внешней температуры.
Описание
функции
В зависимости от установок и в соответствии с функцией ниже естественное охлаждение может
запрашиваться или не запрашиваться.
Режим: Естественное охлаждение внешней средой:
■ Если естественное охлаждение активно, отключите компрессор.
■ При деактивации естественного охлаждения имеется таймер упреждения для включения
компрессоров.
■ Если активно естественное охлаждение, можно выбрать, следует замкнуть или разомкнуть
контакты насоса.
1. С воздушным
охлаждением
2. Блок без
испарителя
3. Блок с
водяным
охлаждением
4. Блок без
конденсатора
EWTP EWAP/EWAD ERAP EWWD EWLD
HR CO CA HP RC
Плаваю
щее
установл
енное
значение
O O -- -- O
Требуется естественное
охлаждение
Сброс естественного
охлаждения
FCDiffAmb
FCSetAmb
Tемп. окруж. среды
