ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–47
3
2
4
5
1

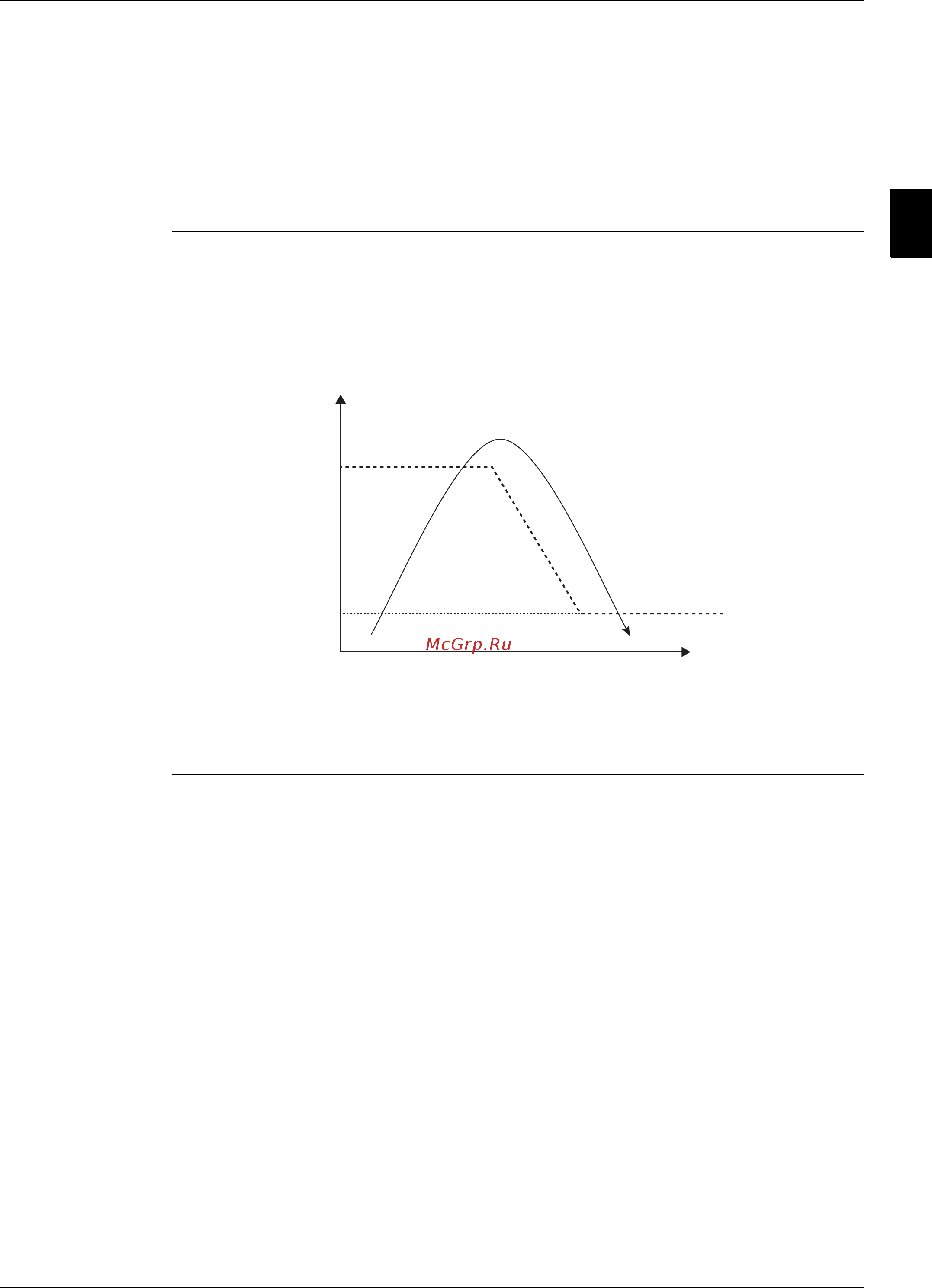

2.7.4 Максимальный выход вентиляторов
Описание Эта функция предотвращения срабатывания защиты доступна только для блоков с
инвертерными вентиляторами. Она позволяет предотвратить выхода давления в блоке за
пределы величины снижения высокого давления.
Если активирован максимальный выход вентиляторов, то выход вентиляторов равен 100%.
Функция Если HP > HPmax (= HPSetback -0,7 бар) (= R407C станд. 23,8 бар), то активировать
FanOutputMax.
Если HP < HPmax - FanHPMaxDiff (= R407C станд. 23,3 бар) то перезапустить FanOuputMax.
В ходе FanOutputMax выход вентиляторов равен
100% & состояние в меню показаний мигает:
"ON - XX% DELTA".
Примечание. Установку FanHPMaxDiff можно изменить в сервисном меню
(экраны, которые позволяют настроить установки вентилятора, см. на стр. 2-196).
HP [бар]
HPSetback -0,7
бар =HPmax
(=по умолч. 23,8
бар)
HPmax-
fanHPMaxDiff
(=по умолч.
Активация
Область FanOutputMAX (мощность
вентилятора 100%)
Сброс
Время
