Тестовая процедура ручного повышения или снижения нагрузки управляющего двигателя ESiRU 05-07
3–50 Раздел 3 – Устранение неполадок
3
1
3
4
5
7.2 Тестовая процедура ручного повышения или снижения нагрузки
управляющего двигателя
Может быть выполнено только ручное увеличение или снижение нагрузки. Отключите
устройство и протестируйте работу управляющего двигателя.
Процедура:
1. Отключите устройство.
2. Отсоедините провода I, II, III от клеммы.
3. Используйте источник 220 В пер. т. для электропитания управляющего двигателя
Примечание: клемма 1 общая.
4. После тестирования удалите внешний источник электропитания 220 В.
5. Заново соедините провода I, II, III надлежащим способом.
Подключение проводов
для ZH3G, ZH5G
Подключение проводов
для ZH7G, ZH9G
Как
активировать
Увеличение
нагрузки
Между 1 и 2 клеммами Между 1 и 3 клеммами
Уменьшение
нагрузки
Между 1 и 3 клеммами Между 1 и 2 клеммами
Потенциометр (детектор
положения)
Между красным и белым
клеммами
Между черным и белым
клеммами
1
23456
Соединение клеммы 3
Соединение клеммы 2
Соединение клеммы 1
(общее)
Контактная колодка
Соединение клеммы 4
Соединение клеммы 5
Соединение клеммы 6
Потенциометр

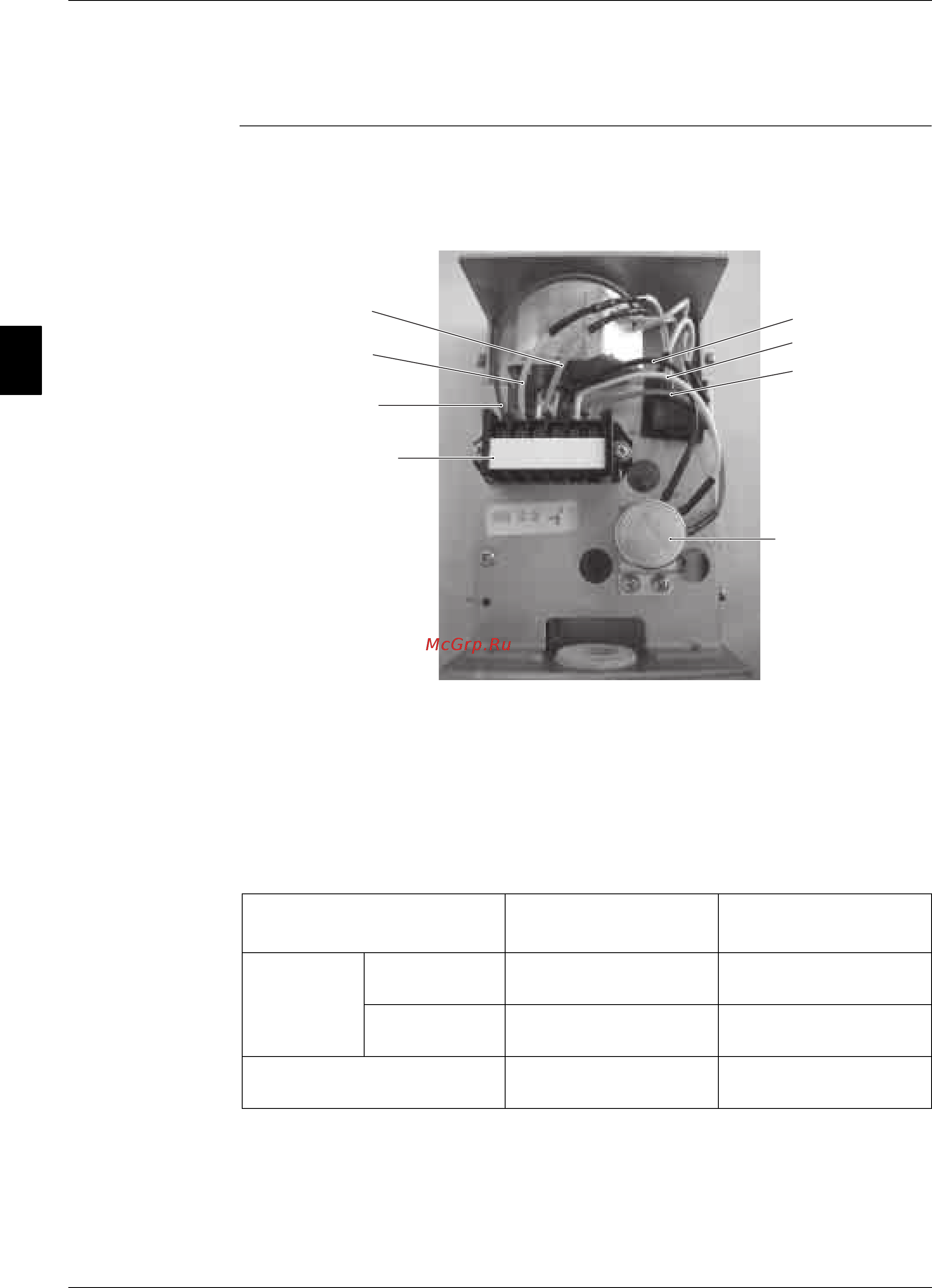

Рис. Управляющий двигатель, вид сверху
