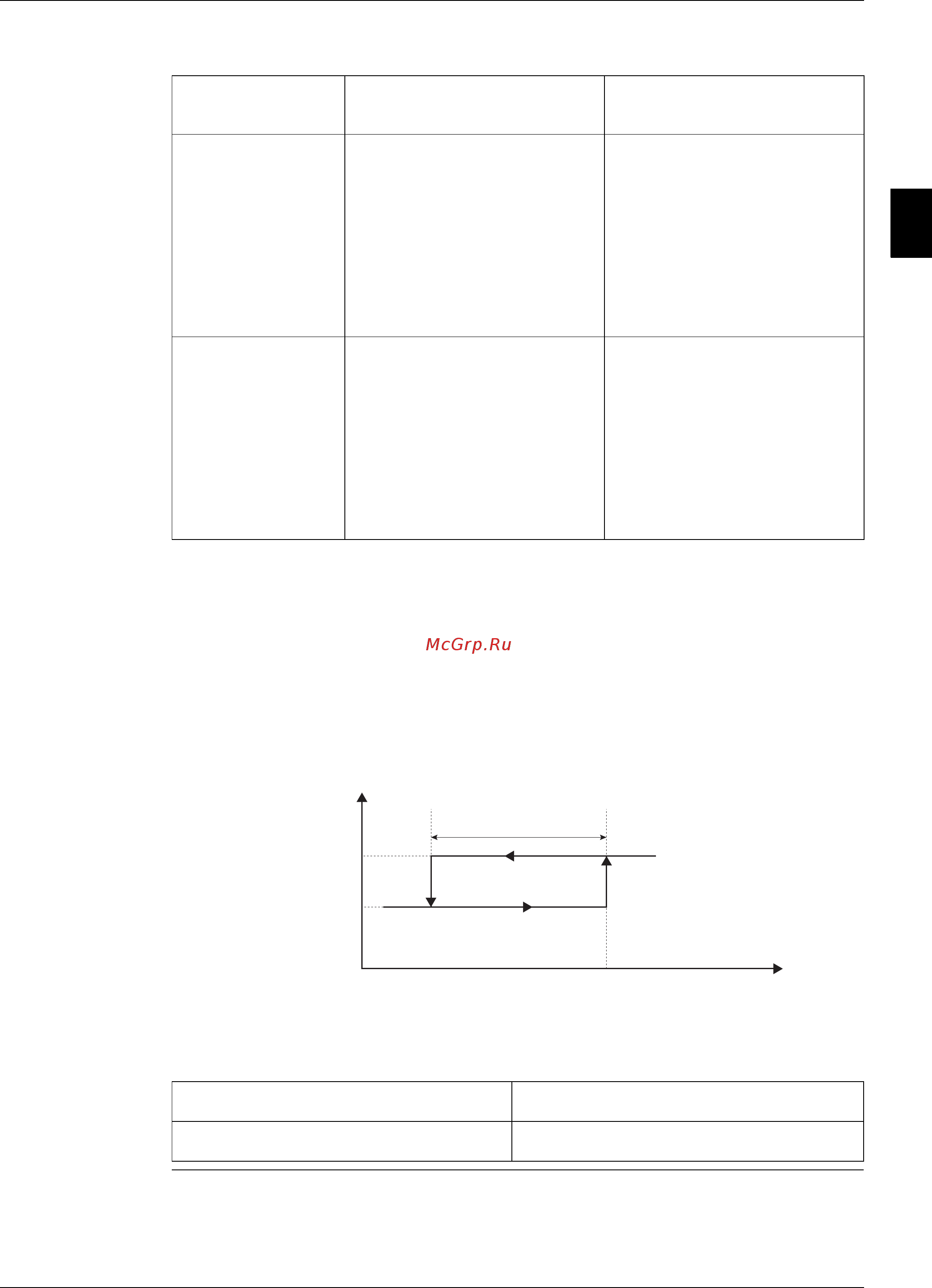

ESiRU 05-07 Функциональное управление автономным блоком
Раздел 2 – Описание функции 2–61
3
2
4
5
1
Примечание. Таймер опережения и выбор состояния насоса при естественном охлаждении
можно задать через меню установок пользователя.
Режим: Вход – Окружающая среда
Естественное охлаждение за счет разницы между входом и окружающей средой:
■ Компрессоры не отключаются (нет таймера опережения).
■ Контакты насоса всегда замкнуты.
Запрошено естественное
охлаждение
Естественное охлаждение
сброшено
Непрямое
естественное
охлаждение
■ Компрессор отключен
■ Водяной насос испарителя
включен
■ Цифровой выход
3-проходного клапана
замкнут
■ Водяной насос испарителя
включен
■ Цифровой выход
3-проходного клапана
разомкнут и таймер
опережения запущен
■ Компрессор включится по
истечении таймера
опережения
Прямое
естественное
охлаждение
■ Компрессор отключен
■ Водяной насос испарителя
выключен
■ Цифровой выход
3-проходного клапана
замкнут
■ Водяной насос испарителя
включен
■ Цифровой выход
3-проходного клапана
разомкнут и таймер
опережения запущен
■ Компрессор включится по
истечении таймера
опережения
Вход исп - Окружающая среда >
FCSetInlAmb
Запрошено естественное охлаждение
Вход исп - Окружающая среда <
FCSetInlAmb - FCDiffInlAmb
Естественное охлаждение сброшено
Требуется естественное
охлаждение
Сброс естественного
охлаждения
FCDiffInlAmb
FCSetInlAmb
InletEvap-наружн.
