Функциональный контроллер для сети DICN ESiRU 05-07
2–94 Раздел 2 – Описание функции
3
1
2
4
5

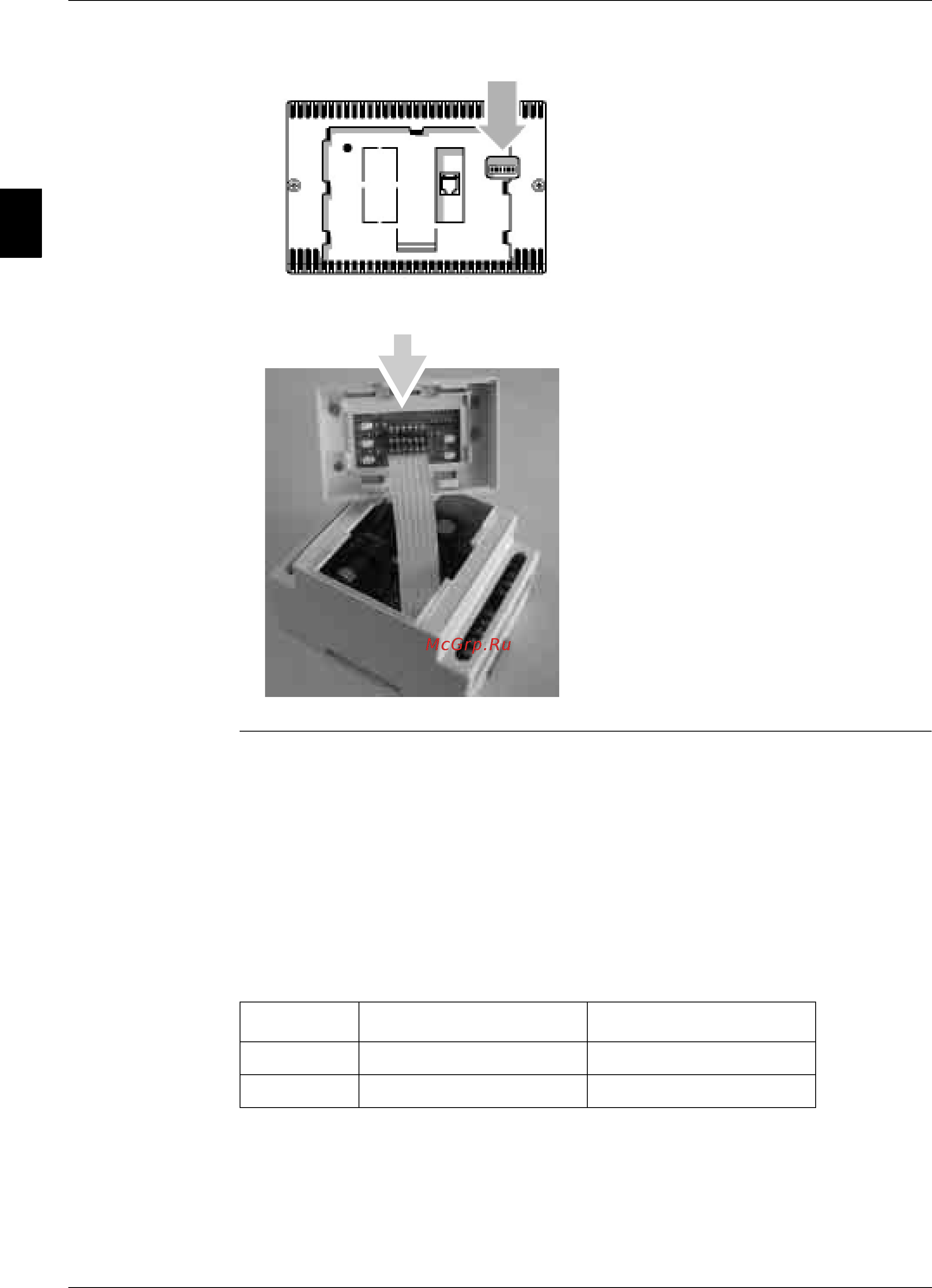

Положение микропереключателей на терминале пользователя:
Положение микропереключателей на приводе EEV:
Установки
контроллера
Установки DICN для контроллера pCO2
Примечание: дистанционное включение/выключение производится так же, как и для
автономных блоков. В системе DICN для дистанционного включения/выключения используется
главный блок. Если блок отключен, необходимо производить включение/выключение самого
блока.
■ ШАГ 1. ПЕРЕЙДИТЕ В СЕРВИСНОЕ МЕНЮ
Для входа в меню требуется пароль. Заводской пароль блока — "1914"
(для входа в пользовательское меню вводите пароль по умолчанию "1234").
Примечание: во время работы блока вход в сервисное меню невозможен.
Линия N° Сообщение Описание
1 ENTER SERVICE Заголовок экрана
3 PASSWORD: 0000 Введите верный пароль
