1.8 Регулирование давления на выходе: EUWA*5-24KAZW1 и EUWY*5-24KAZW1
Функциональное
описание
■ Чиллеры оснащены системой управления вентилятором для ограничения высокого
давления, когда температура наружного воздуха низкая.
■ Каждый контур (K4A, K5A и K12A) имеет одинаковый набор функций.
Управление
вентилятором
врежиме
охлаждения

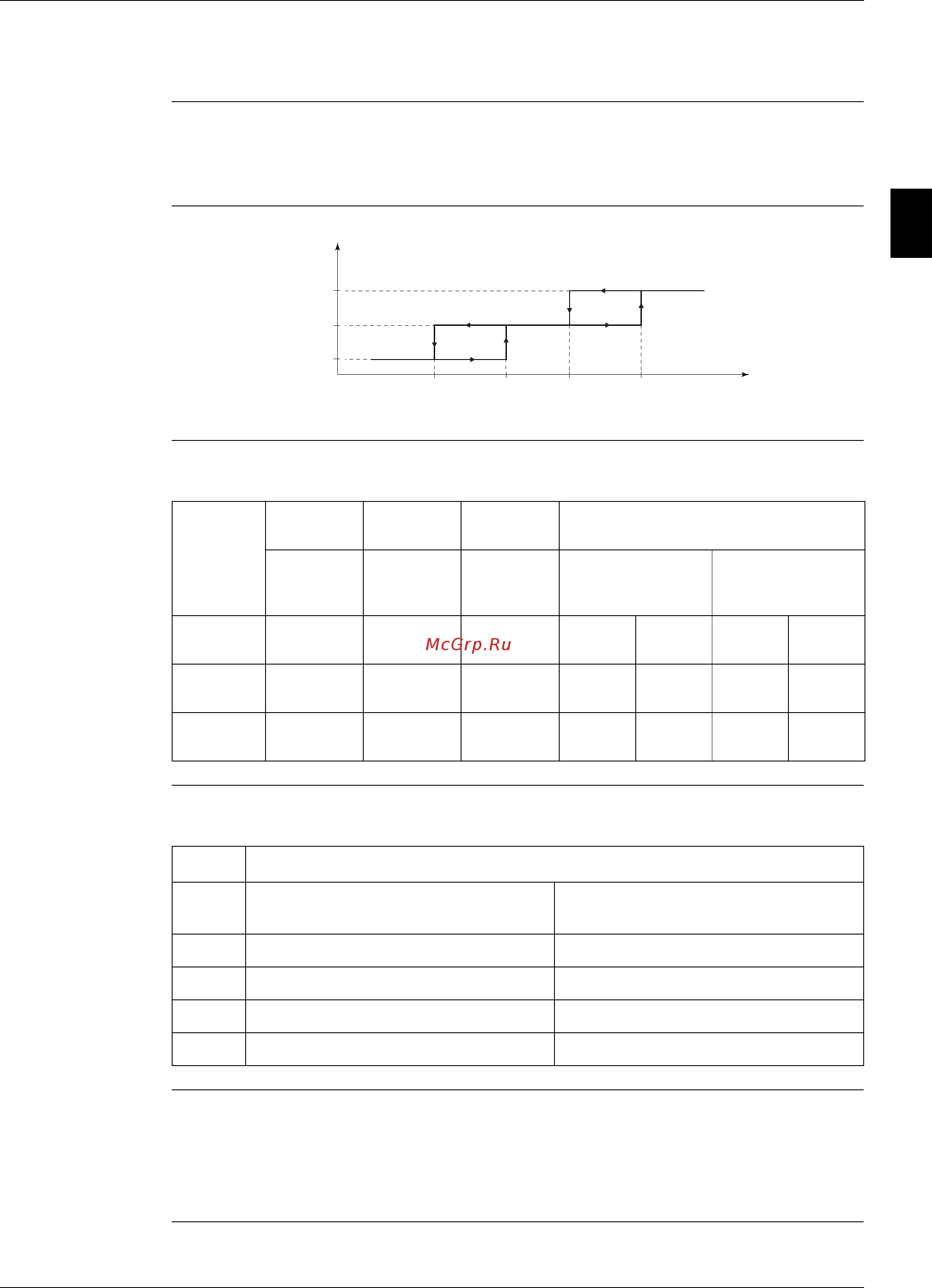

На рисунке ниже показана система управления скоростью вентилятора в режиме охлаждения.
Управление
реле скорости
вентилятора
врежиме
охлаждения
В таблице ниже приведено описание управление реле скорости вентилятора в режиме
охлаждения.
Работа двигателя
вентилятора
Работа двигателя вентилятора зависит от температуры наружного воздуха. В таблице
ниже
приведены установки для различных температур наружного воздуха.
Выбор нужной
установки
вентилятора
Установка вентилятора 1 или установка вентилятора 2 выбирается с помощью
микропереключателя S2A номер 2:
■ ВЫКЛ = установка вентилятора 1
■ ВКЛ = установка вентилятора 2
Ступень вент-ра 3
Ступень вент-ра 1
Ступень вент-ра 2
T1 T2 T3 T4
T
нар. возд.
Вентилятор
реле 1
Вентилятор
реле 2
Вентилятор
реле 3
Результат
RY4/RY24 RY5/RY25 RY12 Для блоков с
2 контурами и
вентиляторами
Ступень
вент-ра 1
Разомкн. Замкн. Разомкн.M11F:
средн.
M12F:
ВЫКЛ
M21F:
средн.
M22F:
ВЫКЛ
Ступень
вент-ра 2
Замкн. Разомкн. Разомкн.M11F:
выс.
M12F:
ВЫКЛ
M21F:
выс.
M22F:
ВЫКЛ
Ступень
вент-ра 3
Замкн. Разомкн. Замкн.M11F:
выс.
M12F:
выс.
M21F:
выс.
M22F:
выс.
T
нар. возд.
Установка вентилятора 1
(5 л.с., 8 л.с., 16 л.с.)
Установка вентилятора 2
(10 л.с., 12 л.с., 20 л.с., 24 л.с.)
T1 5°C -4°C
T2 7°C -2°C
T3 17 °C 15 °C
T4 19 °C 17 °C
