1.10 Поправочные коэффициенты для гликоля
Поправочные
коэффициенты

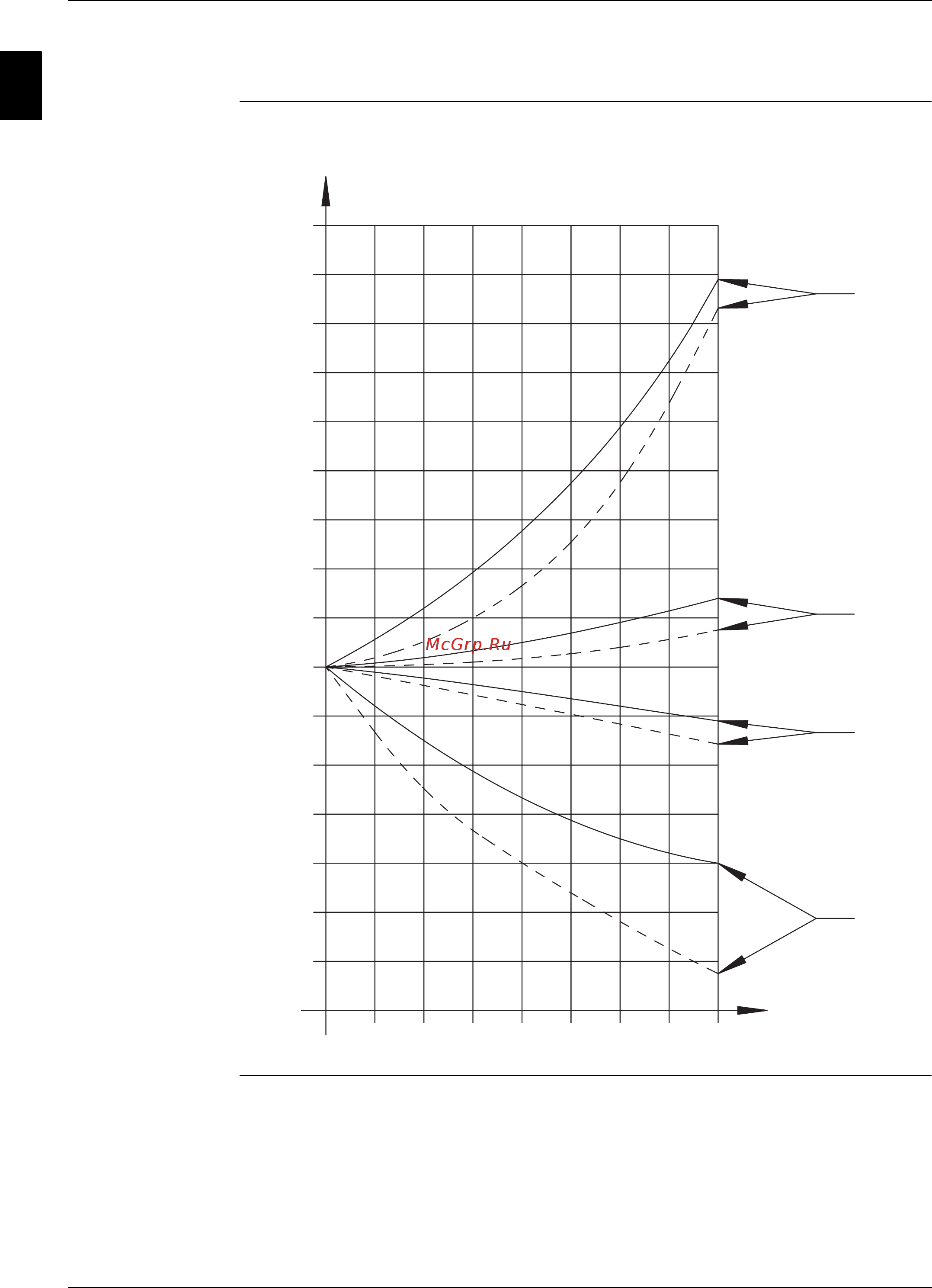

На иллюстрации ниже приведены поправочные коэффициенты для гликоля для
EUWA*5-24KAZW1 и EUWY*5-24KAZW1.
% гликоля
Kc
0
0,94
0,95
0,96
0,97
0,98
0,99
1,00
1,10
1,20
1,30
1,40
1,50
1,60
1,70
1,80
1,90
5 10152025303540
Ki
Kf
Kp
