ESiU04-03 Проверки перед тестовым прогоном
Часть 4 – Ввод в эксплуатацию и тестовый прогон 4–27
3
4
5
1
1.14 Управление работой 4-ходового клапана для EUWY*5-24KAZW1

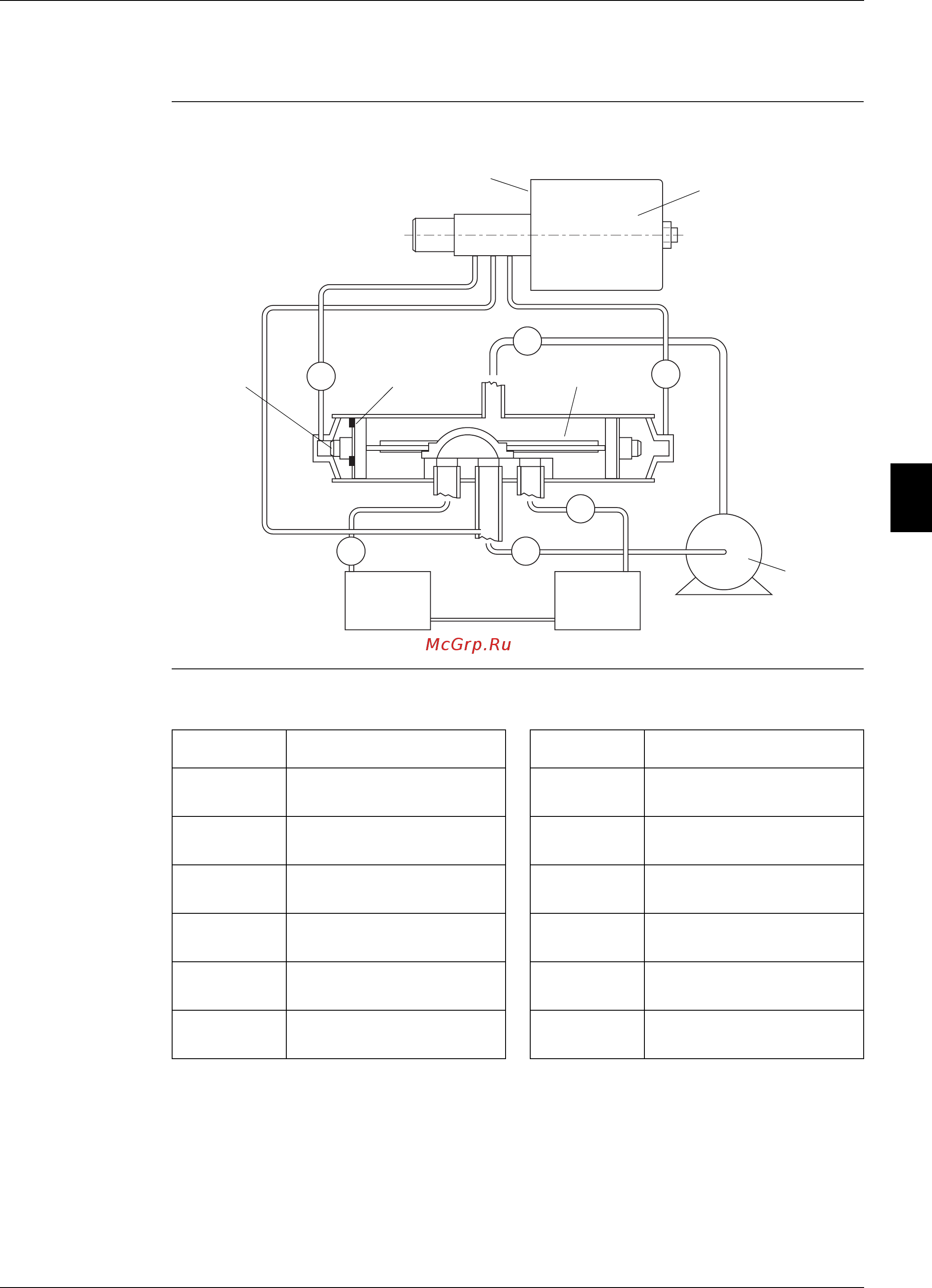

Схема На схеме ниже показаны основные компоненты 4-ходового клапана, а также соединения с
4-ходовым клапаном.
Компоненты В таблице ниже приведены основные компоненты 4-ходового клапана, а также соединения с
4-ходовым клапаном.
5
1
6
4
23
a
b
e
d
f
c
Обозначение Описание Обозначение Описание
1 Выпускная труба от
компрессора
a Корпус управляющего клапана
2 Всасывающая труба к
компрессору
b Теплообменник
3 Труба к пластинчатому
теплообменнику
c Корпус поршня
4 Труба к теплообменнику с
воздушным охлаждением
d Компрессор
5 Левая обратная капиллярная
трубка упр. клапана
e Игла поршня
6 Правая обратная капиллярная
трубка упр. клапана
f Выпускное отверстие
