1.27 Чертеж общего вида: EUWAB16KAZW1/EUWAB16KAZW1

EUWAB16KAZW1/

EUWAB16KAZW1

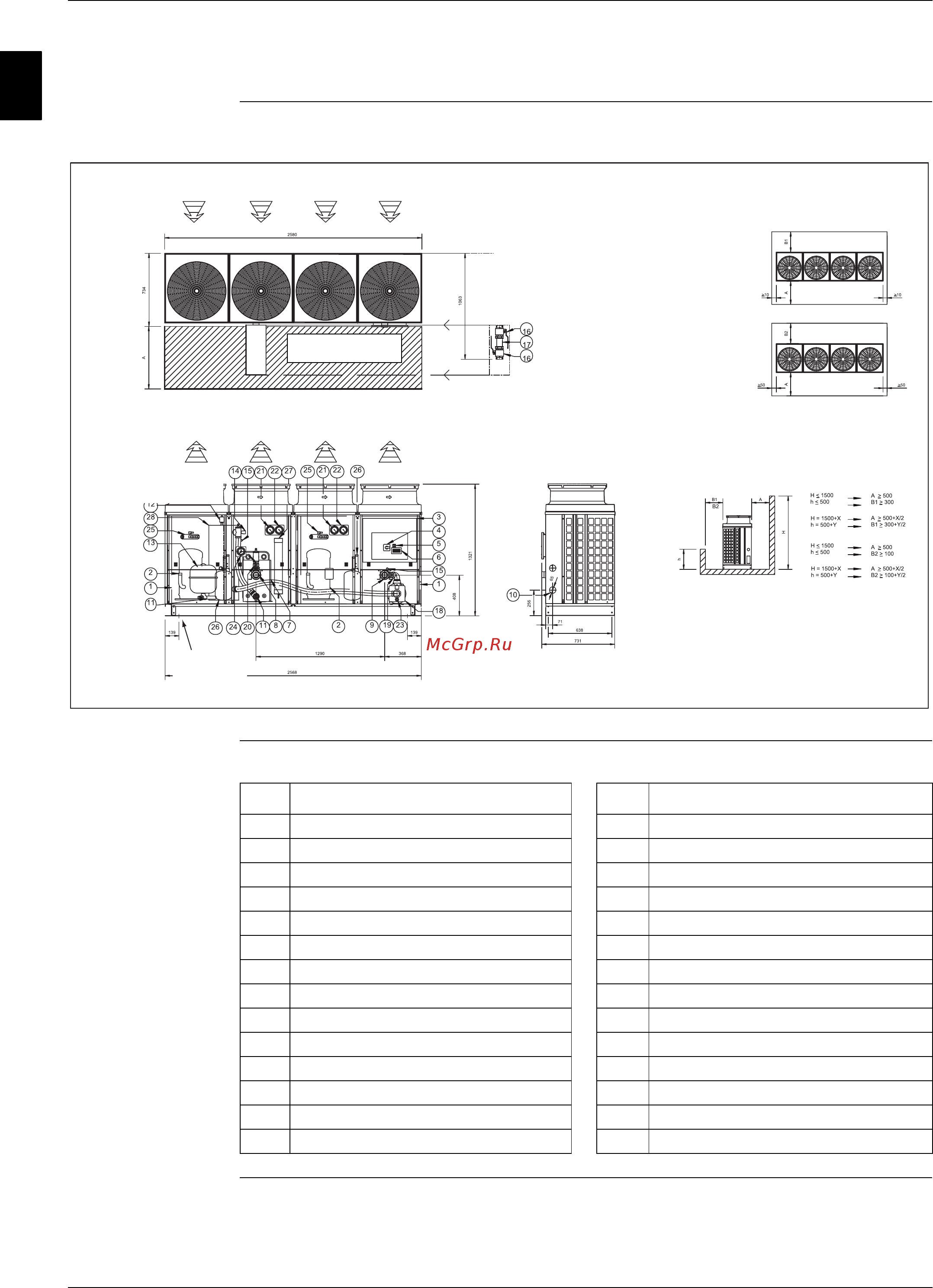

На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ

ОТНОСИТЕЛЬНО

ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КОМПЛЕКТ ФИЛЬТРОВ

(поставляется с блоком)

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 15 Точка замера давления

2 Компрессор 16 Шаровой клапан

3 Клеммная коробка 17 Водяной фильтр

4 Главный выключатель 18 Насос

5 Выключатель насоса 19 Регулирующий клапан

Пульт управления с цифровым дисплеем

20 Реле протока

7 Вод. теплообменник 21 Манометр высокого давления (доп.)

8 ВХ точки подсоединения воды: 2" M BSP 22 Манометр низкого давления (доп.)

ВЫХ точки подсоединения воды: 2" M BSP

23 Дренажный насос

10 Ввод электропитания 24 Манометр давления воды

11 Дренаж 25

4-ходовой клапан (только для моделей H/P)

12 Воздухоотделитель 26 Аккумулятор (только для моделей H/P)

13 Расширительный бак 27

Сборник жидкости (только для моделей H/P)

14 Предохранительный клапан 28 Накопительный бак
