Общее описание ESiU04-03
1–52 Часть 1 – Краткое описание системы
3
11
4
5

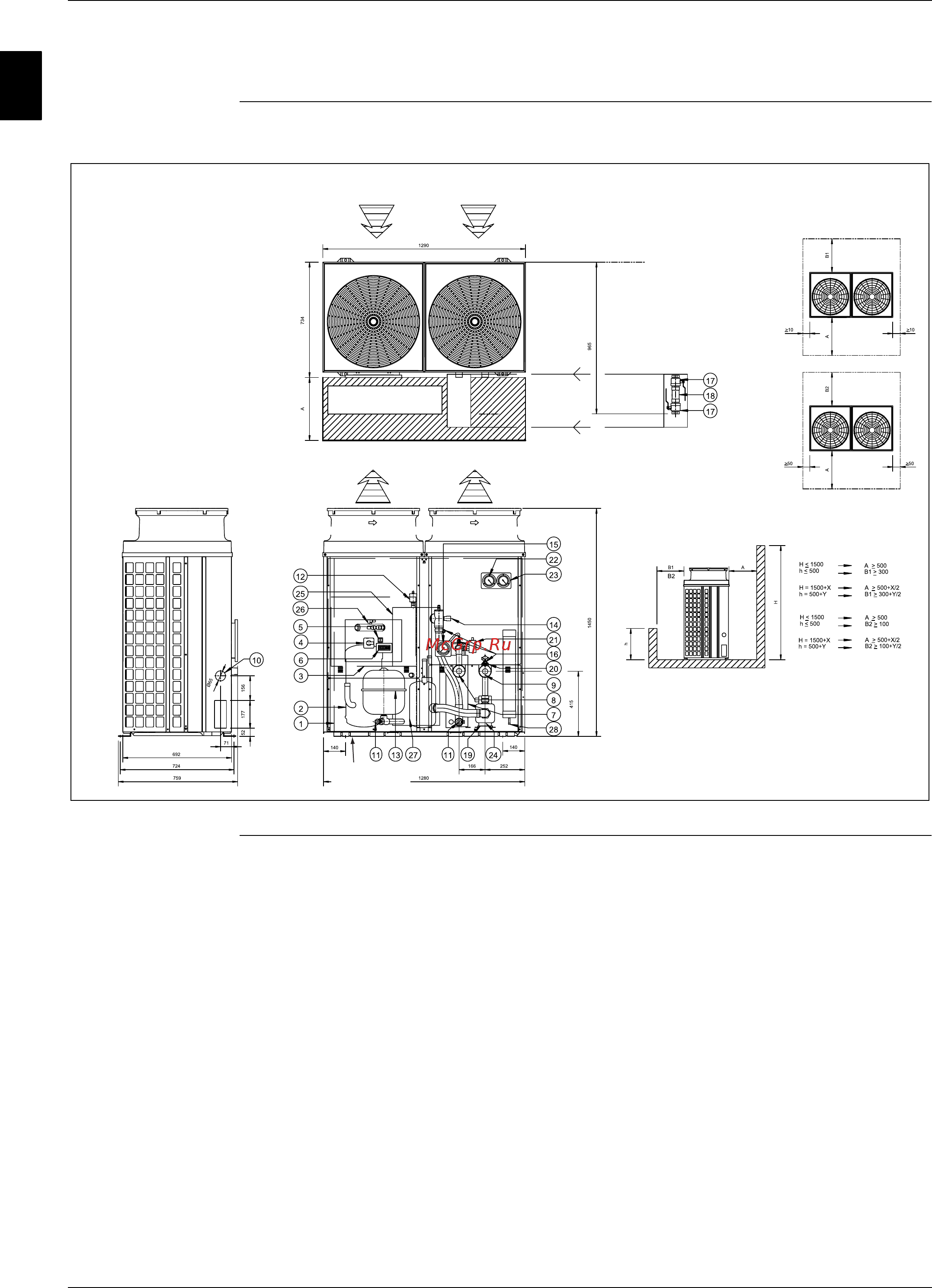

1.24 Чертеж общего вида: EUWAB10-12KAZW1/EUWYB10-12KAZW1
EUWAB10-12KAZW1/
EUWYB10-12KAZW1
На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания
блока (мм).
СВОБОДНОЕ ПРОСТРАНСТВО B1/B2
СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м
ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА
КРЕПЛЕНИЕ
4XØ15
КОМПЛЕКТ ФИЛЬТРОВ
(поставляется с блоком)
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
