Общее описание ESiU04-03
1–58 Часть 1 – Краткое описание системы
3
11
4
5

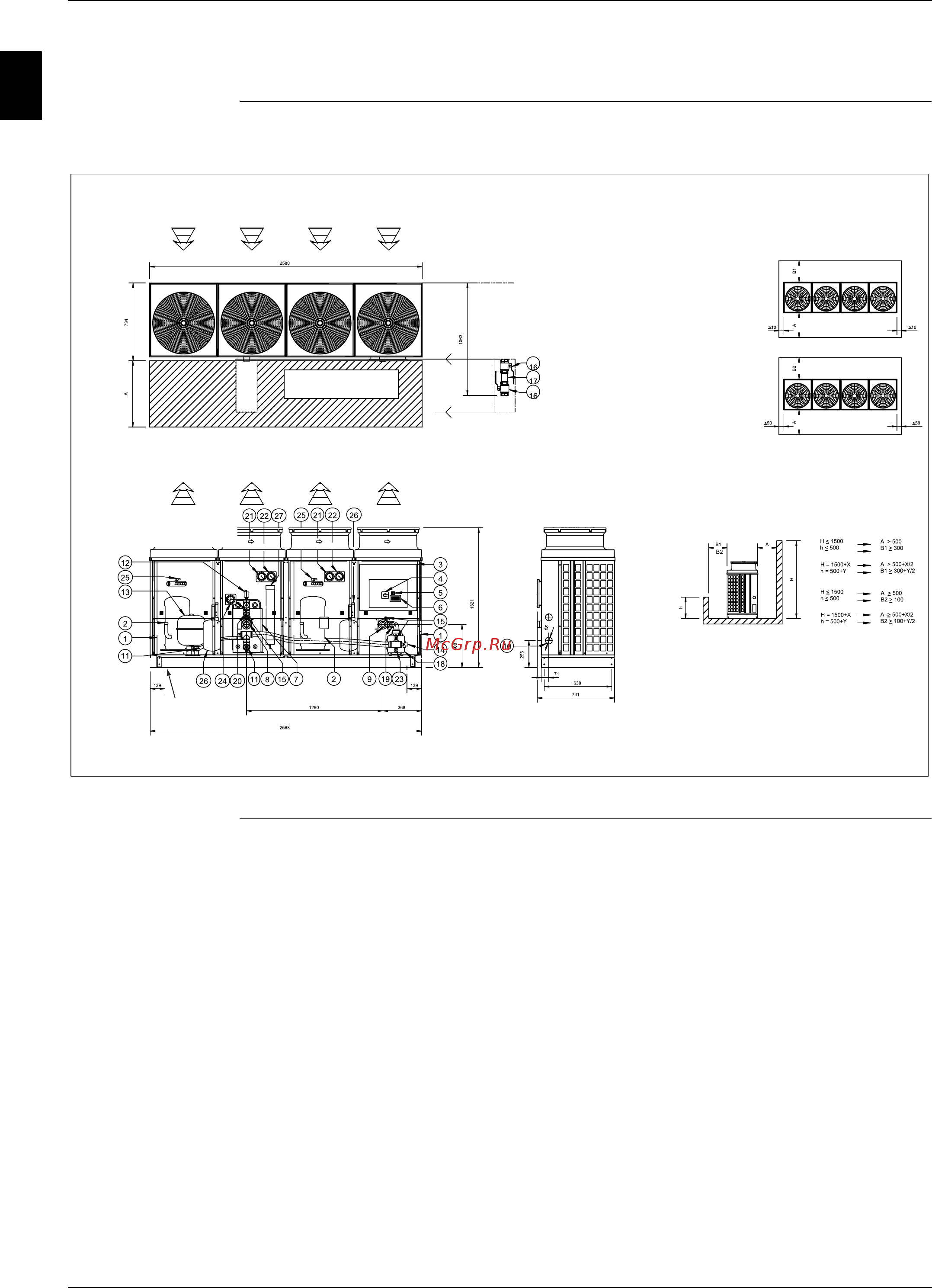

1.29 Чертеж общего вида: EUWAP20-24KAZW1/EUWYP20-24KAZW1
EUWAP20-24KAZW1/
EUWYP20-24KAZW1
На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания
блока (мм).
СВОБОДНОЕ ПРОСТРАНСТВО B1/B2
СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м
ПРЕДОСТЕРЕЖЕНИЕ
ОТНОСИТЕЛЬНО
ВЕНТИЛЯТОРА
КРЕПЛЕНИЕ
4XØ15
ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА
КОМПЛЕКТ ФИЛЬТРОВ
(поставляется с блоком)
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
