Общее описание ESiU04-03

1–46 Часть 1 – Краткое описание системы

1.20 Чертеж общего вида: EUWAP5-8KAZW1/EUWYP5-8KAZW1

EUWAP5-8KAZW1/

EUWYP5-8KAZW1

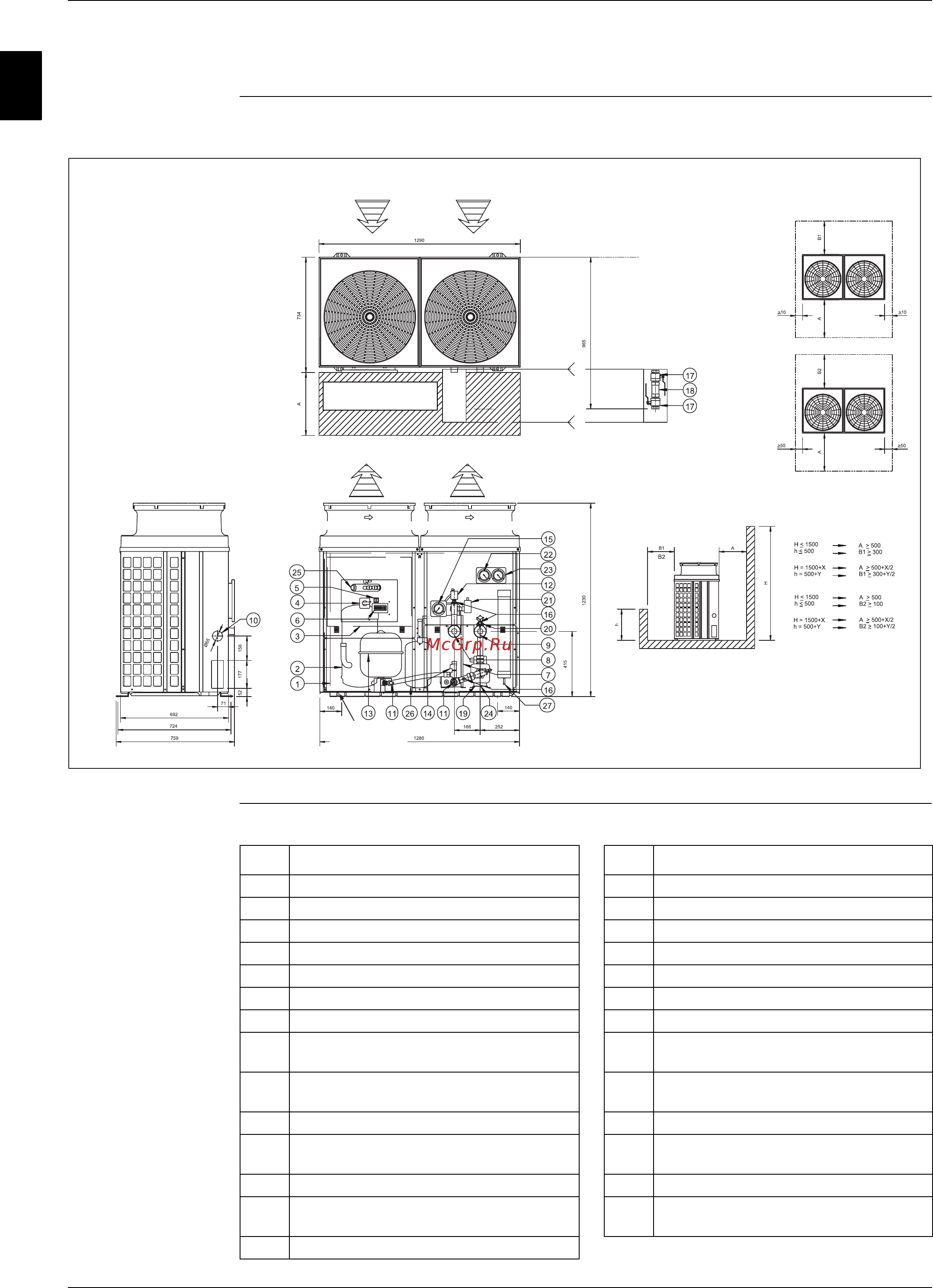

На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

КОМПЛЕКТ ФИЛЬТРОВ

(поставляется с блоком)

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 15 Манометр (вода)

2 Компрессор 16 Точка замера давления

3 Клеммная коробка 17 Шаровой клапан: 1 1/4" BSP

4 Главный выключатель 18 Водяной фильтр: 1 1/4" BSP

5 Выключатель насоса 19 Насос

6 Пульт управления с цифровым дисплеем 20 Регулирующий клапан

7 Вод. теплообменник 21 Реле протока

8 ВХ точки подсоединения воды:

1 1/4" M BSP

22 Манометр высокого давления (доп.)

9 ВЫХ точки подсоединения воды:

1 1/4" M BSP

23 Манометр низкого

давления (доп.)

10 Ввод электропитания 24 Дренажный насос

11 Дренаж 25 4-ходовой клапан (только для

моделей H/P)

12 Воздухоотделитель 26 Аккумулятор (только для моделей H/P)

13 Расширительный бак 27 Сборник жидкости (только для

моделей H/P)

14 Предохранительный клапан
