ESiU04-03 Монтажная схема
Часть 1 – Краткое описание системы 1–75
3
1
4
5
3.4 Схема расположения PCB для EUWA*5-24KAZW1 и EUWY*5-24KAZW1
Схема расположения
PCB

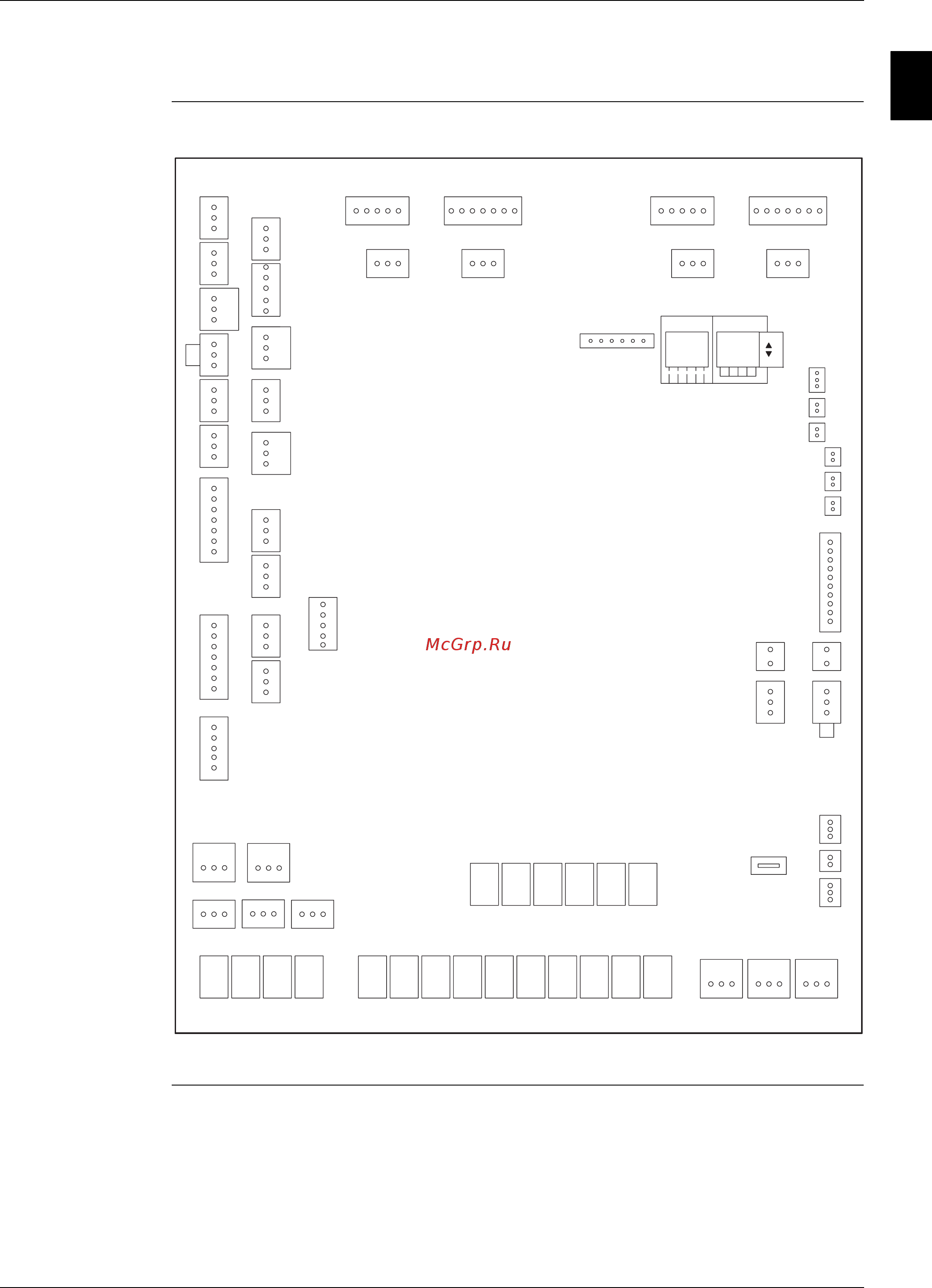

На рисунке ниже показана схема расположения PCB вх/вых для чиллеров типа
EUWA*5-24KAZW1 и EUWY*5-24KAZW1.
