ESiU04-03 Общее описание

Часть 1 – Краткое описание системы 1–45

1.19 Чертеж общего вида: EUWAN5-8KAZW1/EUWYN5-8KAZW1

EUWAN5-8KAZW1/

EUWYN5-8KAZW1

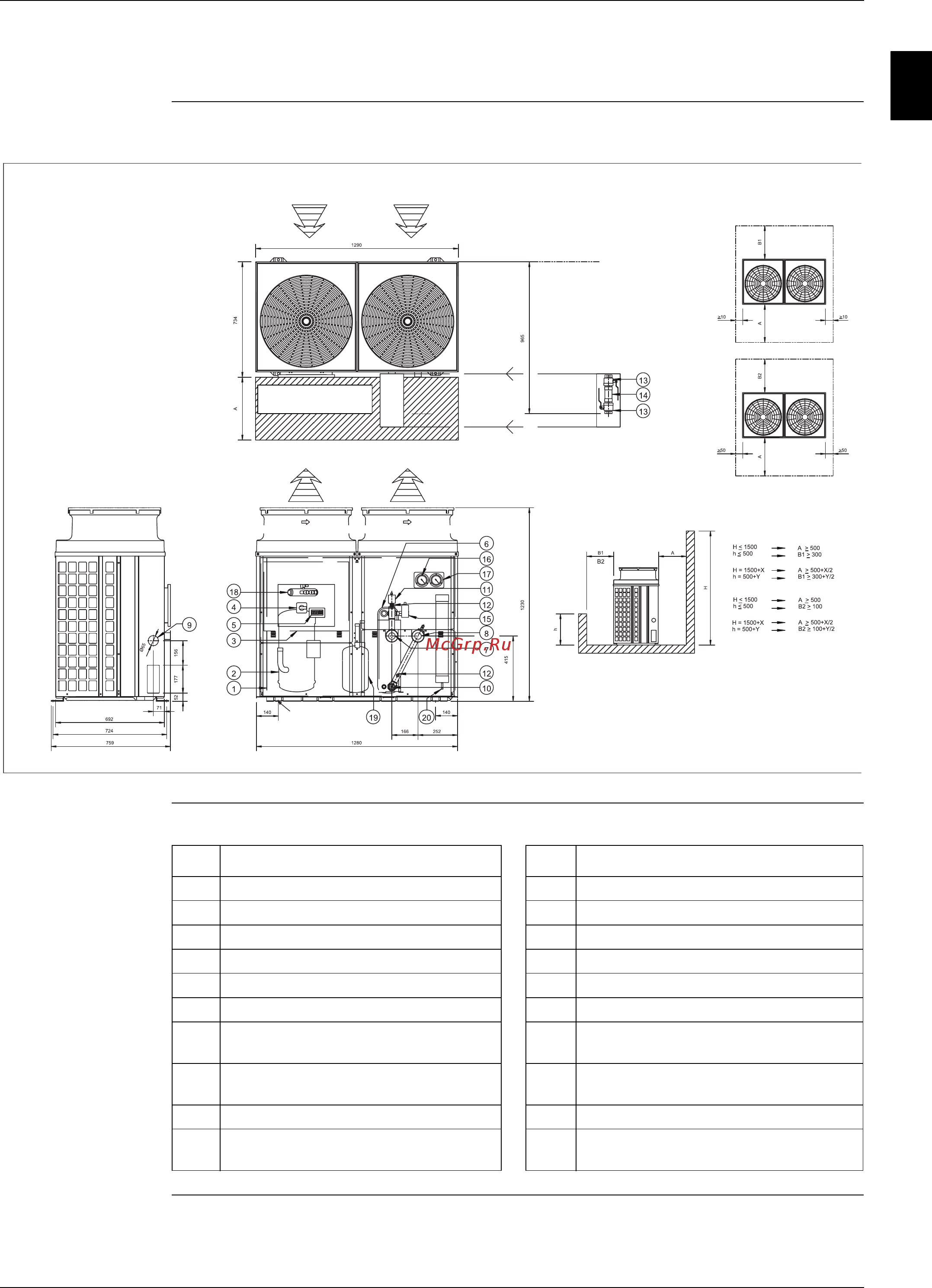

На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

КОМПЛЕКТ ФИЛЬТРОВ

(поставляется с блоком)

N° Компонент N° Компонент

1 Воздушный теплообменник 11 Воздухоотделитель

2 Компрессор 12 Точка замера давления

3 Клеммная коробка 13 Шаровой клапан: 1 1/4" BSP

4 Главный выключатель 14 Водяной фильтр: 1 1/4" BSP

Пульт управления с цифровым дисплеем

15 Реле протока

6 Вод. теплообменник 16 Манометр высокого давления (доп.)

7 ВХ точки подсоединения воды:

1 1/4" M BSP

17 Манометр низкого давления (доп.)

8 ВЫХ точки подсоединения воды:

1 1/4" M BSP

18 4-ходовой клапан (только для

моделей H/P)

9 Ввод электропитания 19

Аккумулятор (только для моделей H/P)

10 Дренаж 20 Сборник жидкости (только для

моделей H/P)
