ESiU04-03 Функциональное описание
Часть 2 – Функциональное описание 2–15
3
2
4
5
1
1.11 Управление ленточным нагревателем испарителя: EUWA*5-24KAZW1 и
EUWY*5-24KAZW1
Функциональное
описание
Система управления ленточным нагревателем испарителя защищает испаритель (и местные
трубопроводы) от замерзания.
Когда компрессоры 1 и 2 выключаются при низкой температуре наружного воздуха, нагреватель
испарителя, местный нагреватель и нагреватель накопительного бака (K6A) включаются.
При выборе одноконтурной системы, определение выполняется только на компрессоре 1
(на основании микропереключателя S1A).
Управление
ленточным
нагревателем
На рисунке ниже показана система управления ленточным нагревателем.
Управление
ленточным
нагревателем
Плата вх/вых контролирует работу ленточного нагревателя испарителя. Для ленточного
нагревателя испарителя отдельное электропитание не предусмотрено. При выключении
главного выключателя питание на ленточный нагреватель не будет подаваться, и он не
будет работать.
Иллюстрация
управления
ленточным
нагревателем

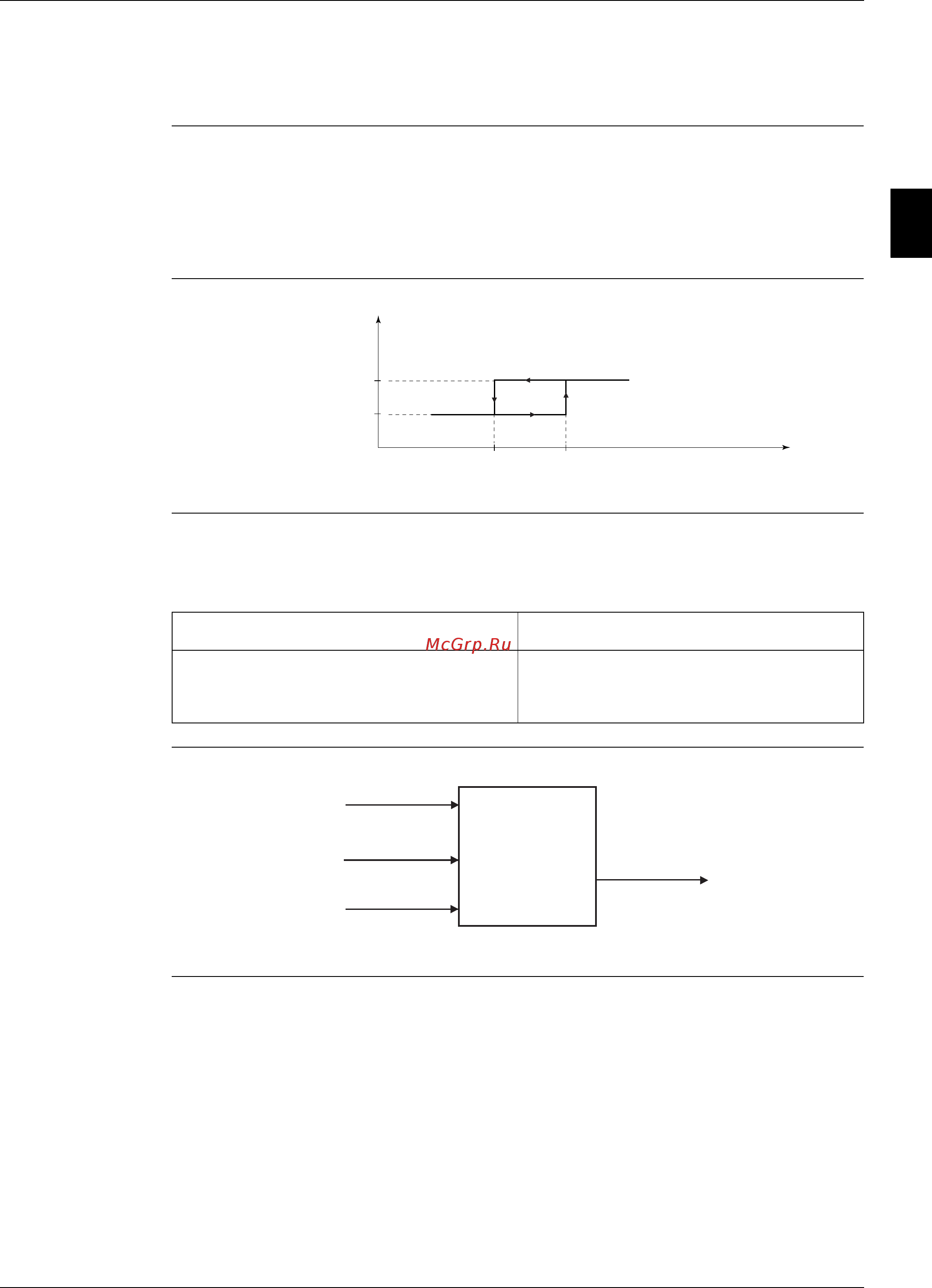

На рисунке ниже
показана система управления ленточным нагревателем испарителя.
Ленточный нагреватель ВЫКЛ
Ленточный нагреватель ВКЛ
3°C 6°C
T
нар. возд.
Ленточный нагреватель включается, если... Ленточный нагреватель выключается, если...
■ Температура наружного воздуха меньше или
равна 3°C.
■ И состояние компрессора ВЫКЛ.
■ Температура наружного воздуха больше или
равна 6°C.
■ И состояние компрессора ВКЛ.
R6T: Темп. нар. возд.
DI3: Определение M1C
DI4: Определение M2C
Управлением
ленточным
нагревателем
испарителя
RY6: Ленточный нагреватель
