ESiU04-03 Цифровой пульт управления
Часть 2 – Функциональное описание 2–33
3
2
4
5
1

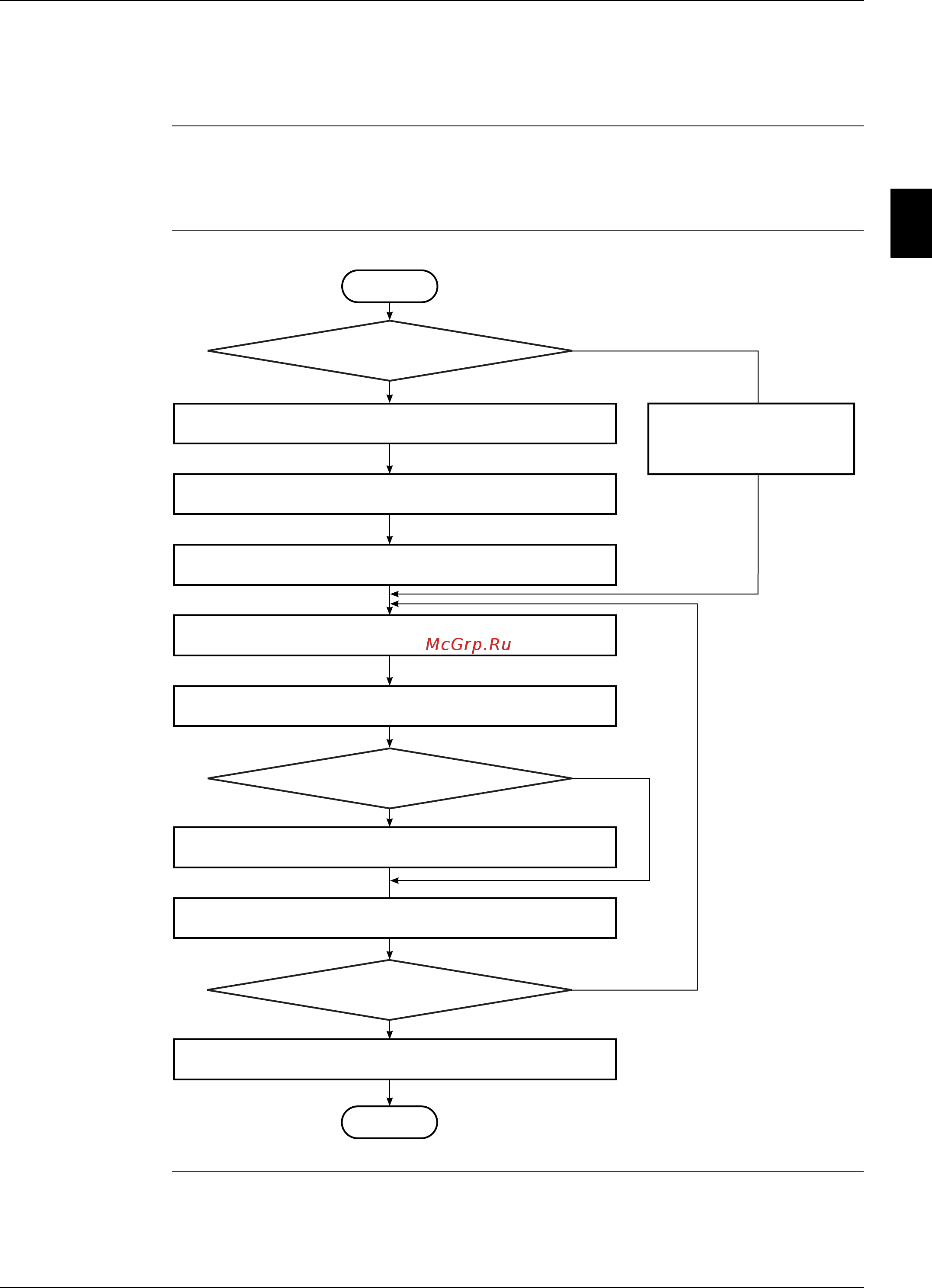

2.6 Считывание или изменение установок параметров: Процедура
программирования
Введение ■ Если ни одна кнопка не нажата в течение 5 сек, то дисплей начинает мигать.
■ Вы может выйти на каждом шаге работы, не нажимая на кнопки в течение 1 минуты.
При этом модификации не сохраняются.
Считывание или
изменение
Для считывания или изменения установок параметров выполняйте следующее:
Желаете иметь доступ
ко всем параметрам?
Начало
Введите пароль пользователя
22 с помощью кнопок u и d.
Нажмите
s.
Выберите параметр с помощью кнопок
u м d.
Нажмите
s для вывода значения.
Желаете изменить значение?
Измените значение с помощью кнопок
u и d.
Нажмите
s для вывода параметра.
Желаете выбрать другой параметр?
Нажмите
p для сохранения и выхода.
Окончание
Нажимайте
s в течение
5 сек для доступа только
к основным параметрам.
Нажимайте
p в течение 5 сек.
Нет
Нет
Да
Да
Да
Нет
