A
D
C
B
1
263 5 24
DOMEKT CF 500 F
B
C
D
A
1
263 5 24
DOMEKT CF 700 F
A
D
C
B
1
263 5 24
DOMEKT CF 700 H
H
H
D
A
C
B
6
2 3 4 5
2
DOMEKT CF 700 V
3 5 2
A
B

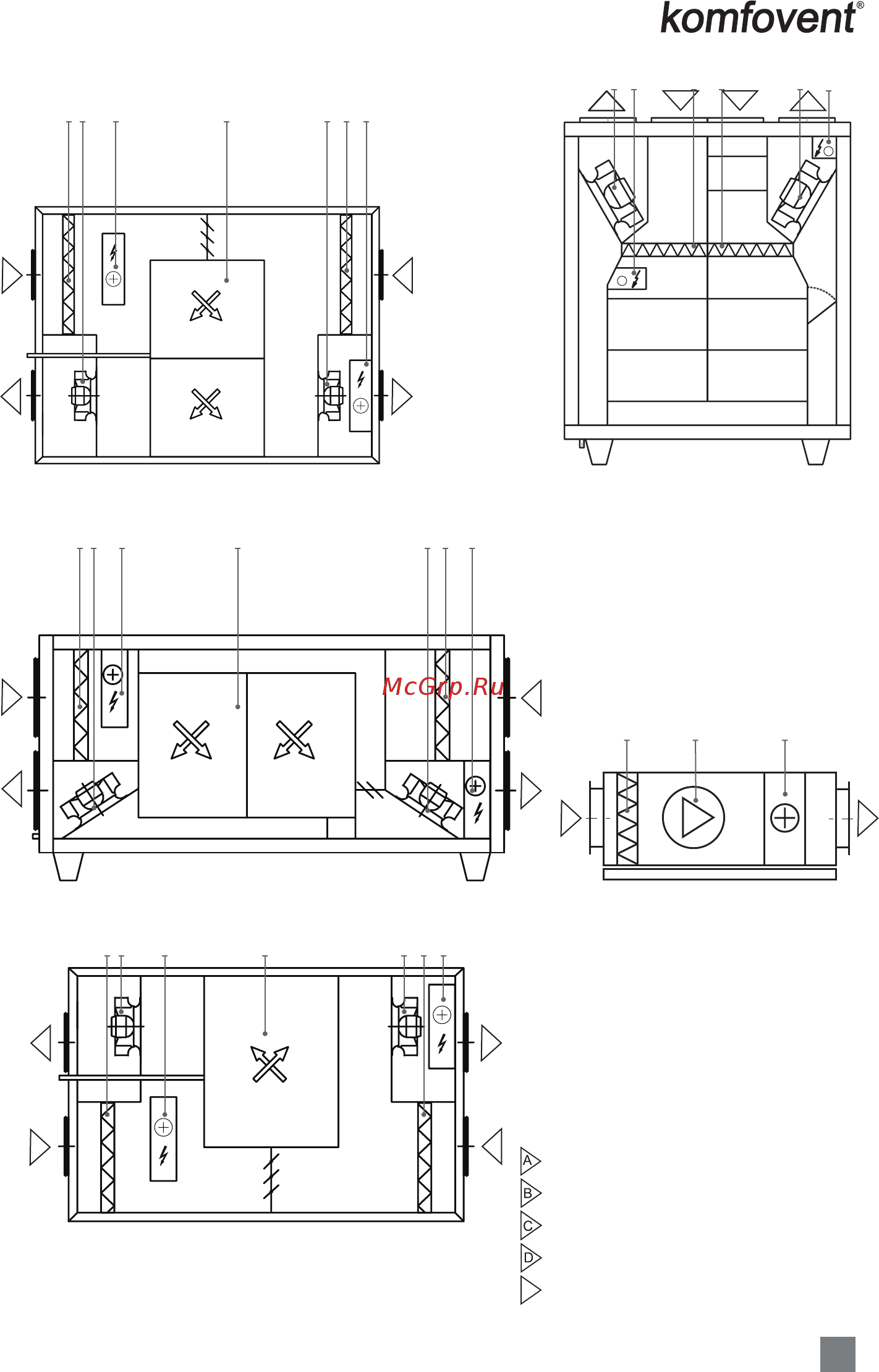

DOMEKT S 650 F / 800 F / 1000 F
A. Забираемый наружный воздух
B. Подаваемый в помещение воздух
C. Вытягиваемый из помещения воздух
D. Удаляемый воздух
E
E. Подключение кухонной вытяжки
(байпас – вытяжка без регенерации)
1. Ротационный и пластинчатый теплоутили-
затор
2. Воздухонагреватель
(электрический или водяной)
3. Фильтр приточного воздуха
4. Фильтр вытяжного воздуха
5. Приточный вентилятор
6. Вытяжной вентилятор
7. Обходная заслонка воздуха
8. Дренаж конденсата
(необходимо установить сифон)
