Инструкция по монтажу
7
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A

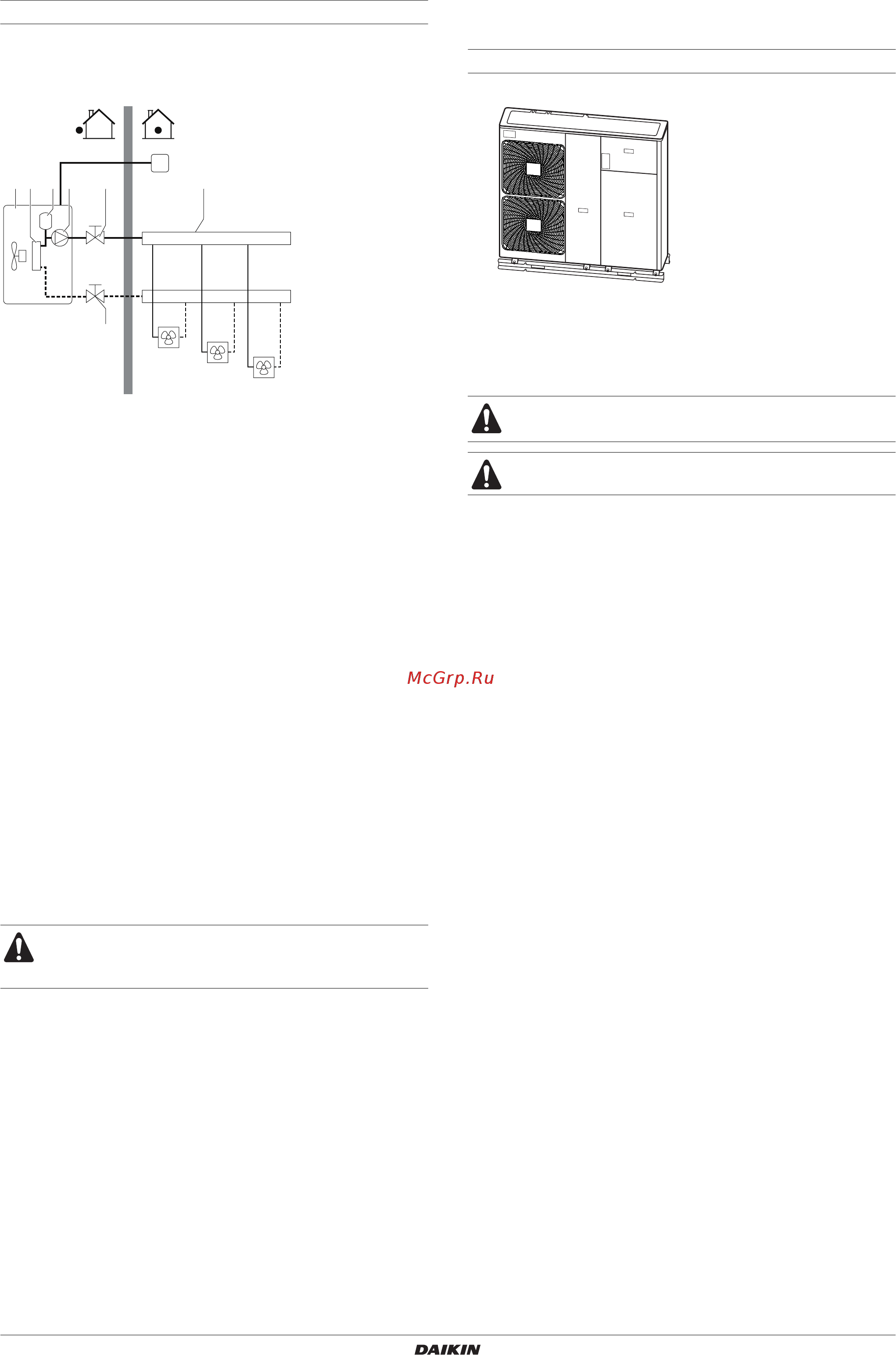

Применение 2
Применение для обогрева и охлаждения с подключением к
агрегату термостата помещения, пригодного для переключения
с охлаждения на обогрев и обратно.
■ Работа насоса, обогрев и охлаждение (применение для
охлаждения и обогрева с подключением к агрегату термо-
стата помещения, пригодного для переключения между
охлаждением и обогревом).
В зависимости от времени года заказчик выбирает на
термостате помещения (T) охлаждение или обогрев. Этот
выбор невозможно сделать через интерфейс
пользователя.
Когда термостат помещения (T) посылает запрос на
охлаждение/обогрев, насос начинает работать, и агрегат
переключается в режим «охлаждение» или «обогрев»
соответственно. Агрегат начинает работать на обеспечение
целевой температуры холодной/горячей воды на выходе.
Переключение системы с обогрева на охлаждение и
наоборот осуществляется только термостатом помещения
и невозможно посредством интерфейса пользователя на
агрегате.
Обзор агрегата
Открытие агрегата
1 Реверсивный
тепловой насос
7 Запорный клапан
2 Рамный
теплообменник
FCU1..3 Фанкойл
(приобретается по
месту установки)
3 Расширительный бак
4 Насос T Термостат помещения с
переключателем
между охлаждением и
обогревом или без него
(приобретается по
месту установки)
5 Запорный клапан
6 Коллектор
(приобретается по
месту установки)
Обеспечьте правильность подключения проводки
термостата к клеммам (см. "Подсоединение кабеля
термостата" на странице 15).
T
62 3 4 51
7
FCU1
FCU2
FCU3
Дверь 1 предоставляет доступ к отсеку компрессора и электрическим
деталям
Дверь 2 предоставляет доступ к электрическим деталям отсека
гидравлики
Дверь 3 предоставляет доступ к отсеку гидравлики
Полностью выключайте электропитание агрегата
перед снятием дверей 1 и 2.
Детали внутри агрегата могут сильно нагреваться.
3
